彩色LED心形吊坠制作教程

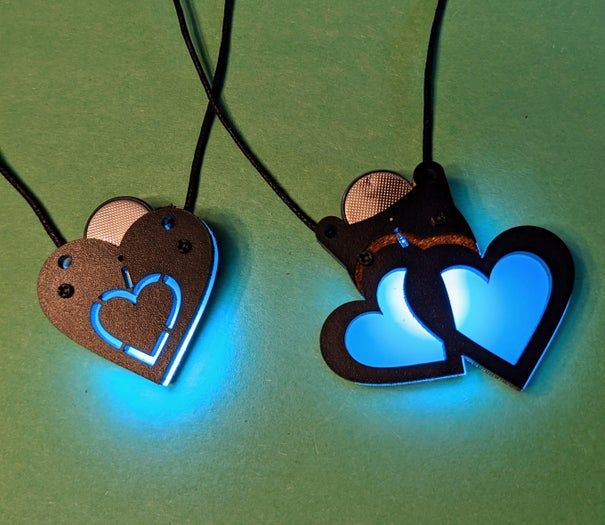

这个吊坠项目将一个彩色循环LED嵌入激光切割的半透明亚克力中，这种材料被称为“雕刻塑料”。与边缘发光的亚克力不同，这种材料在光照时会在整个亚克力片上产生柔和的漫射光。将发光的亚克力夹在两层激光切割的木板之间，可以让颜色透过木板上的孔洞图案闪耀出来。本教程提供了两种不同的心形图案吊坠的设计文件。如果你擅长CAD设计，这个设计可以适应许多其他不同的形状。

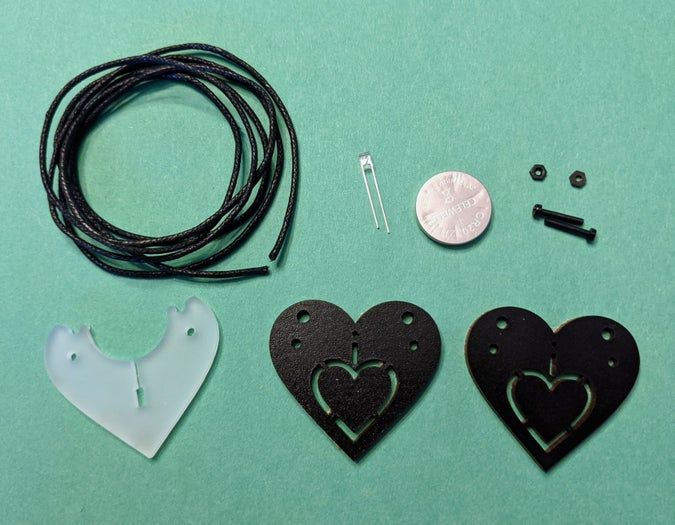

材料：

• 3毫米厚的Rowmark Colorhues Phantom雕刻塑料板
• 3毫米厚的木材用于激光切割（单面贴面即可，因为只有一面会显示）
• 2个12毫米M2螺丝和螺母
• 2x3x4毫米矩形LED（有纯色或慢闪变色模式可选）
• CR2032电池
• 用于悬挂吊坠的绳子

工具：

• 激光切割机或激光切割服务（如Ponoko）
• 平口钳
• 尖嘴钳
• 螺丝刀

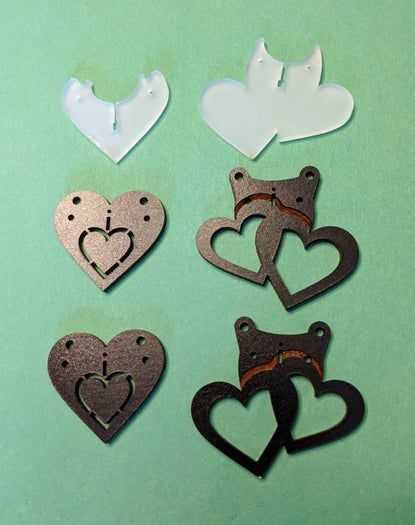

下载你想要制作的形状的木材和亚克力部件的矢量文件。本步骤附带了单心形或交叠心形吊坠的设计文件。每个文件中，蓝色线条用于切割，蓝绿色线条用于雕刻。每个吊坠有两个木质外层和一个亚克力内层。切割前不要调整部件的大小，因为它们已经按照电池尺寸进行了缩放。切割完成后，将所有部件上的保护纸撕掉。

LED的引脚必须在正确的位置弯曲，以穿过木板上的小中心孔。这样可以在插入电池时防止它们移动。

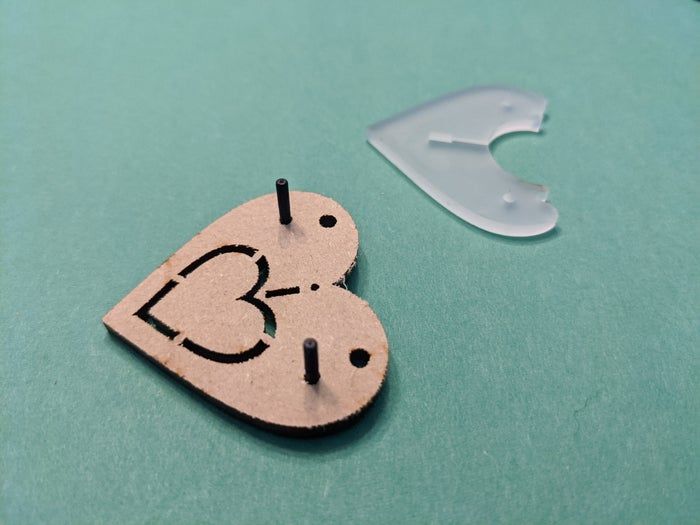

取两个螺丝，将它们穿过其中一个木板上的较小一组孔，然后将该木板放在桌子上，使螺丝朝上。将亚克力部件放在木板上，使螺丝穿过两层中的相应孔。

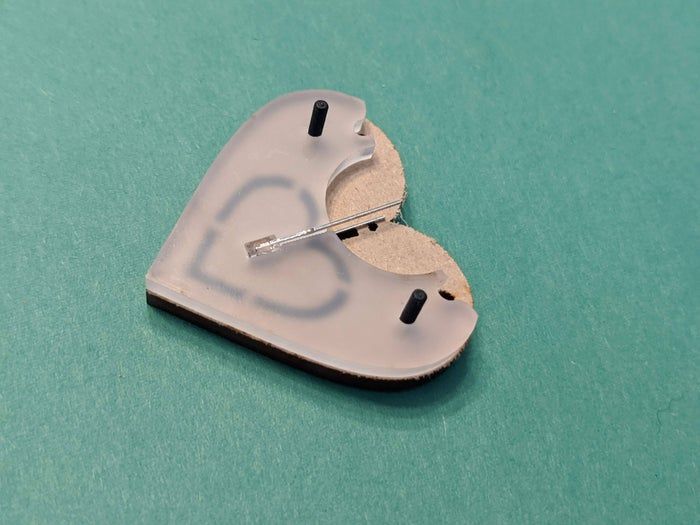

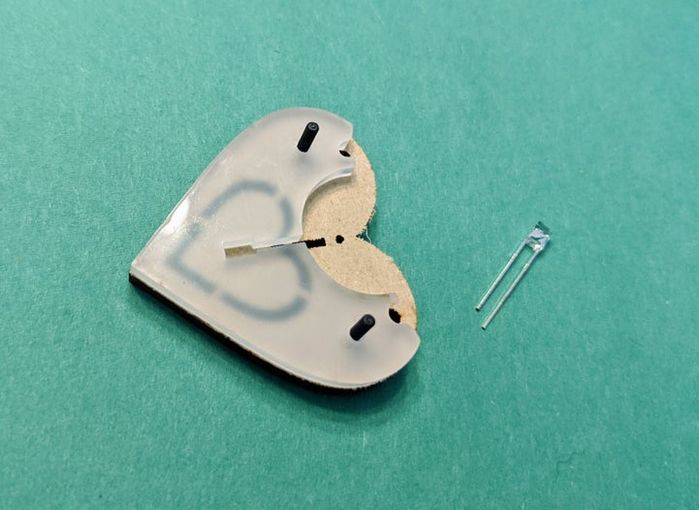

现在拿LED，将其侧放，使其适合亚克力中的矩形孔。为了确定引脚的弯曲位置，将2x3x4毫米的LED放入亚克力槽中，并注意木板上的小孔在LED引脚上的位置。这就是引脚弯曲的位置。使用钳子，在该位置将引脚向外弯曲90度。弯曲的引脚应直接指向相反方向。

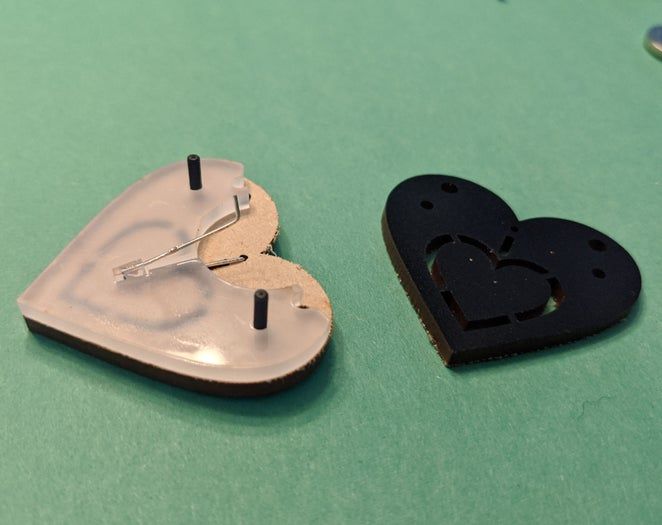

稍微分开LED的引脚，使其形成一个窄的“V”形，然后将LED放回亚克力中，使一个引脚的弯曲端插入底部木板的小孔中。

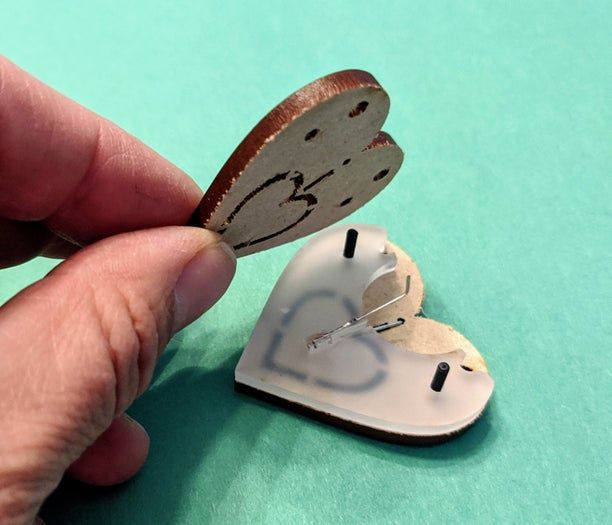

取最后一块木板，小心地将其放在亚克力上，使小孔对准LED的顶部引脚，并使螺丝穿过木板上的正确孔。现在加上螺母并拧紧，以固定所有部件。

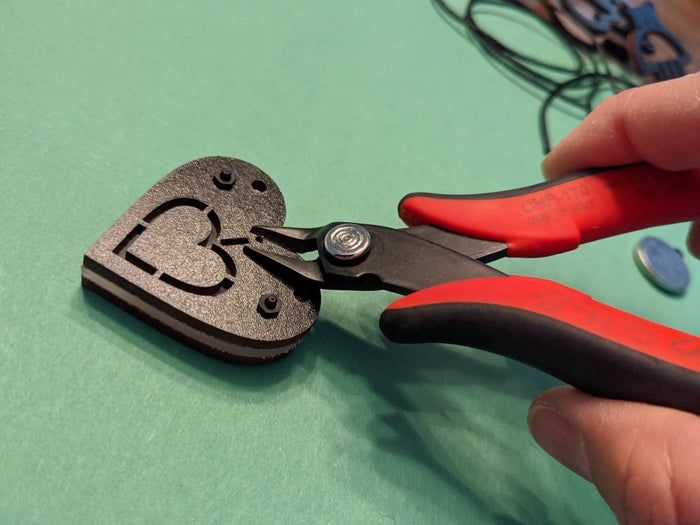

如果LED的末端超出木板，使用平口钳剪掉突出的部分，以免佩戴时被戳到。

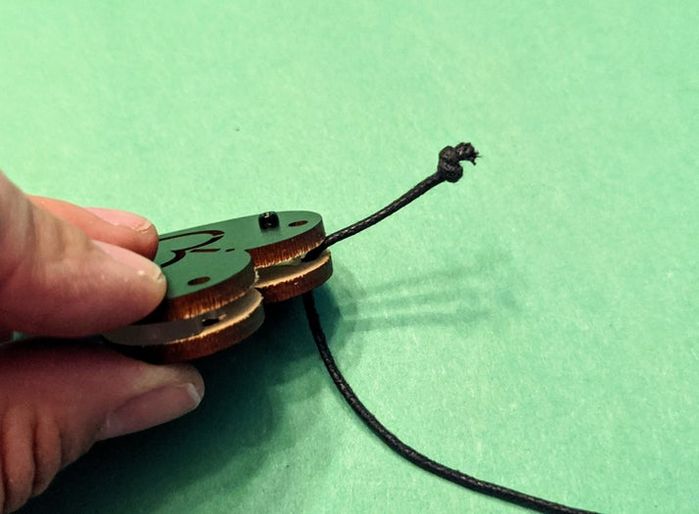

下一步是将绳子从外面穿过一块木板上的孔，并将其拉起远离吊坠。在绳子的一端尽可能靠近的地方打一个紧结，并将绳子拉回，使结牢固地卡在两块木板之间。

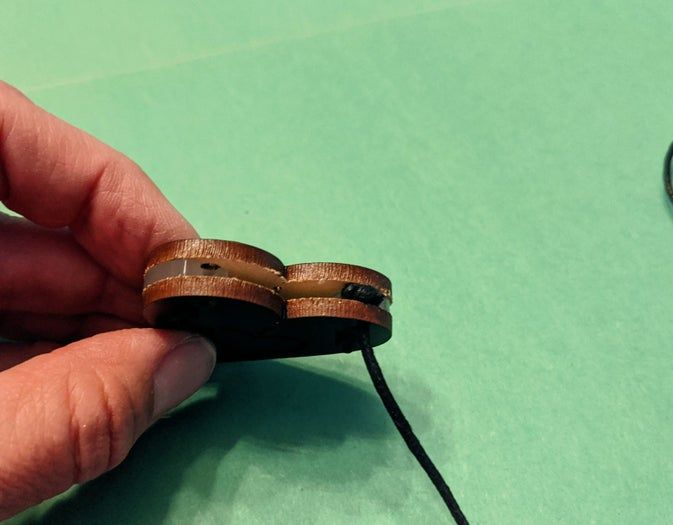

将电池插入吊坠顶部的槽中。第一次插入可能会有些困难，但一旦LED引脚就位，就会变得容易。只要引脚末端位于木板上的孔中，它们在插入和取出电池时应保持在原位。你可以通过将电池翻转并放回电池槽中来存储电池，这样就不会丢失。

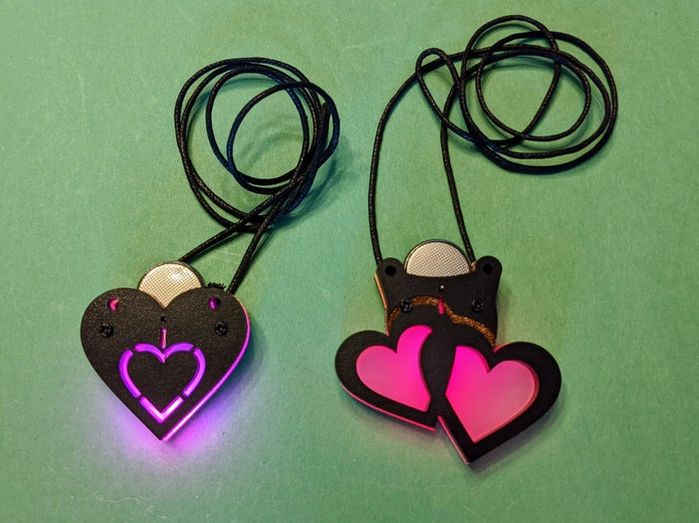

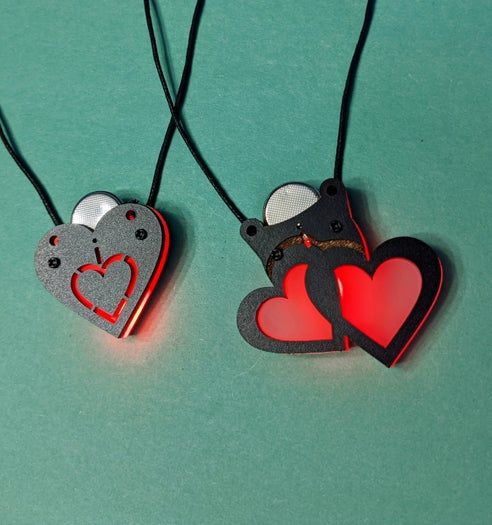

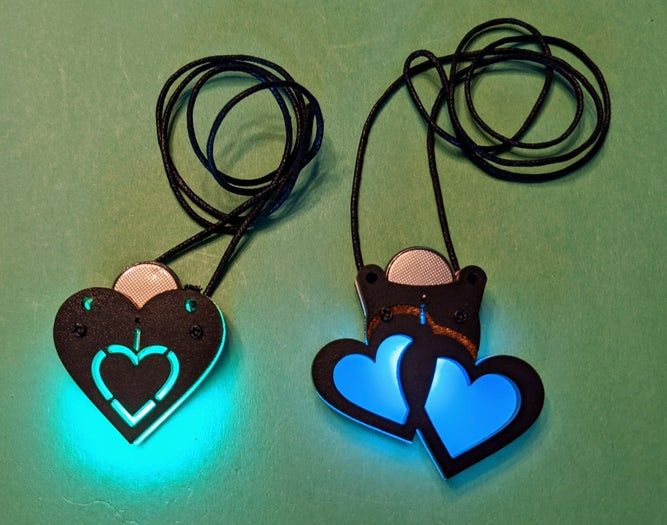

你的彩色循环LED心形吊坠已经准备好佩戴了！
