DIY水滴杯垫云朵支架制作教程，3D打印详细步骤全解析

你有没有过这样的经历：看到一个简单的物件，突然冒出个念头——要是它能再特别一点、更吸引眼球就好了？我当时就是这么想的，所以我决定做个水滴形杯垫和云朵支架。我想把一个普通的物品变得实用又有意思，让它给空间增添一点趣味。

这个灵感来自某个下雨的下午。我看着雨滴顺着窗户滑下来，被那优美的形状打动了。我就在想，如果能把这种流动又精致的感觉做成一个杯垫，那该多好！这样就能让日常生活中也带点雨天的浪漫气息。再配上一个像云朵一样的支架，是不是更有那种梦幻的感觉呢？

于是，我开始设计并制作这个水滴杯垫和云朵支架，希望把它变成一个既有实用性又能装饰空间的小物件。在这篇教程里，我会一步步带你从画图、3D打印到最后的修饰，完整复现这些独特的小玩意儿。无论你是想装点自己的小窝，还是想送人一份有心意的礼物，我都希望你能像我一样享受这个过程，并从中收获快乐。

1. 3D打印机:

• 一台支持你选择的耗材的3D打印机（比如Creality CR-10 SE）。

2. 耗材:

• 蓝色PLA耗材: 打印水滴杯垫用。
• 白色PLA耗材: 打印云朵支架用。

3. Fusion 360软件:

• 用来设计水滴杯垫和云朵支架的3D模型。

4. 3D打印切片软件:

• 比如Cura或PrusaSlicer，用于对模型进行切片处理，准备打印。

5. 后期处理工具:

• 剪刀或钳子: 去除云朵支架上的支撑结构。
• 砂纸（可选）: 如果打印件边缘粗糙，可以打磨光滑。

有了这些必需品，你就可以顺利完成整个水滴杯垫和云朵支架项目啦。

1. 打开Fusion 360:

• 首先我在电脑上打开Fusion 360，新建一个设计工作区。

2. 新建草图:

• 点击“创建草图”按钮。
• 选择顶部平面来绘制水滴形状。

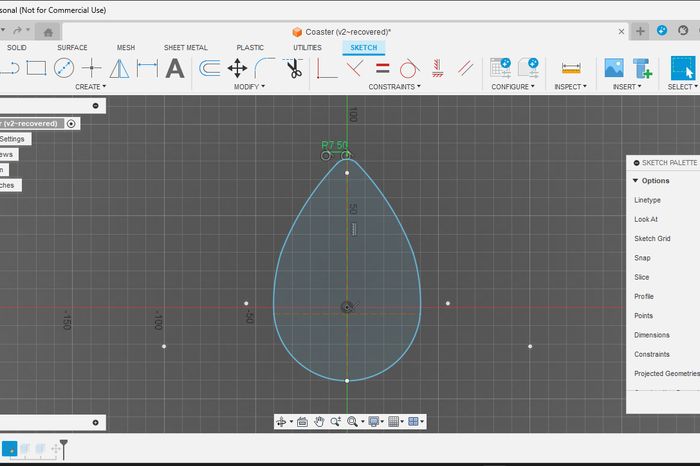

3. 绘制水滴形状:

• 先用“直线”工具画一条垂直线作为水滴的中轴线。
• 然后切换到“圆弧”工具，沿着中轴线两侧画出对称的水滴轮廓曲线。
• 最后用一条水平线连接两个圆弧底部，闭合整个图形。

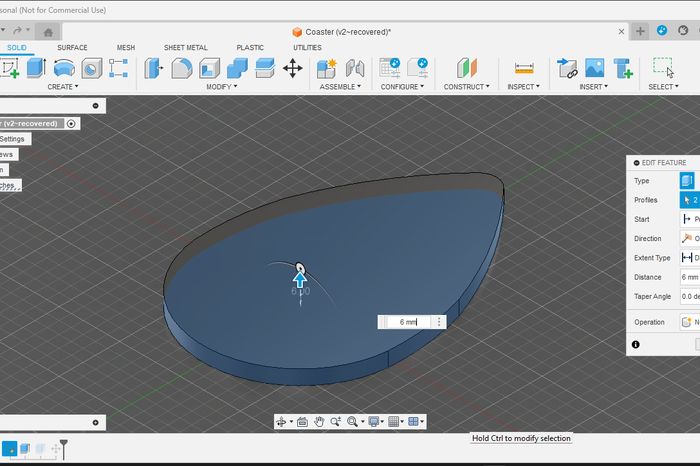

4. 拉伸水滴形状:

• 选中刚刚画好的水滴草图。
• 点击“拉伸”工具，弹出设置窗口。
• 输入厚度值，一般控制在5-10毫米之间。
• 点击“确定”完成拉伸操作。

1. 在水滴顶部新建草图:

• 选中拉伸好的水滴模型顶面。
• 点击“创建草图”，选择顶面作为新草图的平面。

2. 绘制杯子凹槽:

• 使用“圆形”工具，在水滴顶面上画一个直径约70毫米的圆。这个尺寸适合大多数杯子。
• 确保圆形正好位于水滴形状的中心位置。

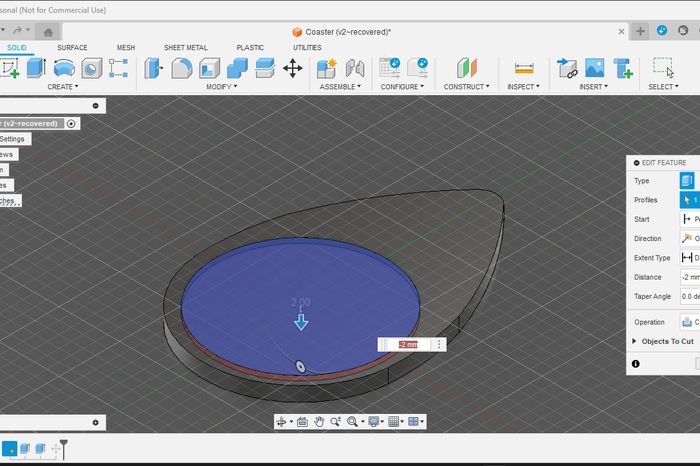

3. 拉伸凹槽:

• 选中刚才画好的圆形草图。
• 点击“拉伸”工具，设置拉伸距离为2毫米，并勾选“切割材料”选项，这样就会从水滴中挖出一个凹槽。

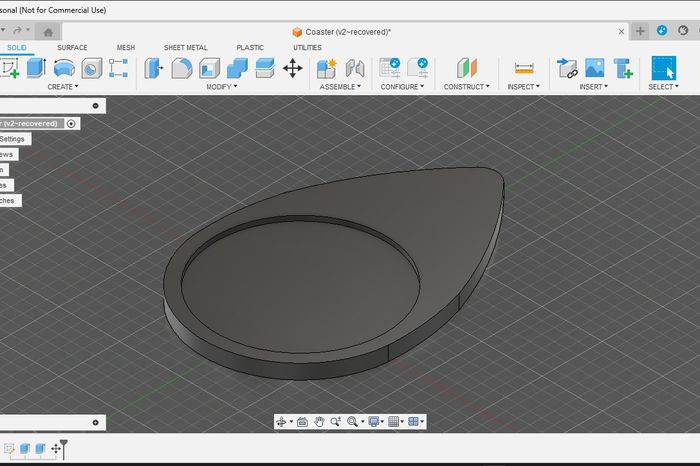

现在水滴形状就完成了，水滴杯垫的STL文件如下所示。

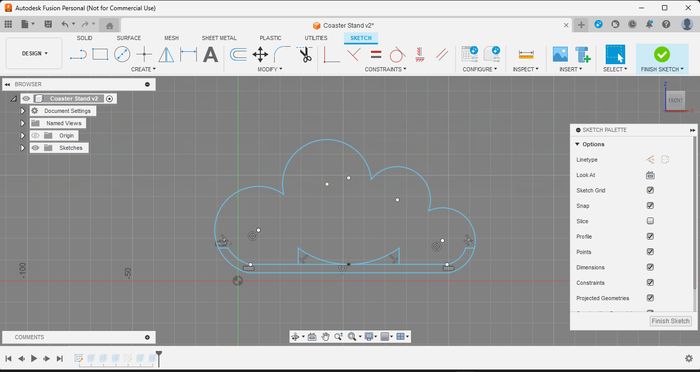

1. 创建云朵支架的草图:

• 在Fusion 360中新建一个草图，选择合适的平面开始绘制支架。

2. 插入云朵参考图:

• 使用“插入图像”功能导入一张云朵图片作为参考。
• 调整图像的位置和大小，让它刚好适配当前草图区域。

3. 绘制云朵形状:

• 使用“圆形”工具画几个相互重叠的圆圈，勾勒出云朵的轮廓。
• 修剪多余的线条，使云朵轮廓平滑自然。

4. 添加杯垫固定位:

• 在同一张草图中，画一个比水滴杯垫底部稍大的倒半圆，作为固定杯垫的卡槽。
• 确保这个倒半圆水平居中，并且位于云朵形状的底部。

5. 添加底座厚度:

• 在云朵底部平行线上方5毫米处画一条线，这条线将定义支架底座的厚度。

6. 完成草图:

• 确认云朵形状、杯垫卡槽和底座厚度都满意后，点击“结束草图”退出草图模式。

现在云朵支架的草图已经完成，包括云朵外形、防止杯垫掉落的倒半圆卡槽，以及增加稳定性的底座厚度线。

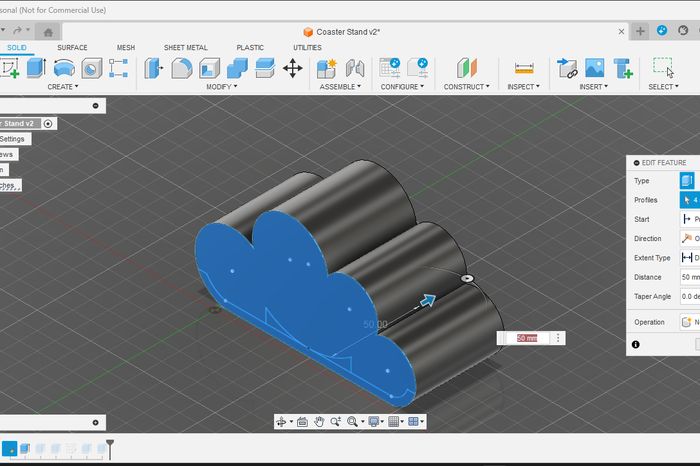

1. 整体拉伸:

• 选中整个草图（包括云朵形状、杯垫卡槽和底座线）。
• 点击“拉伸”工具，输入50毫米的拉伸距离。
• 确认拉伸操作，生成支架的基本3D形状。

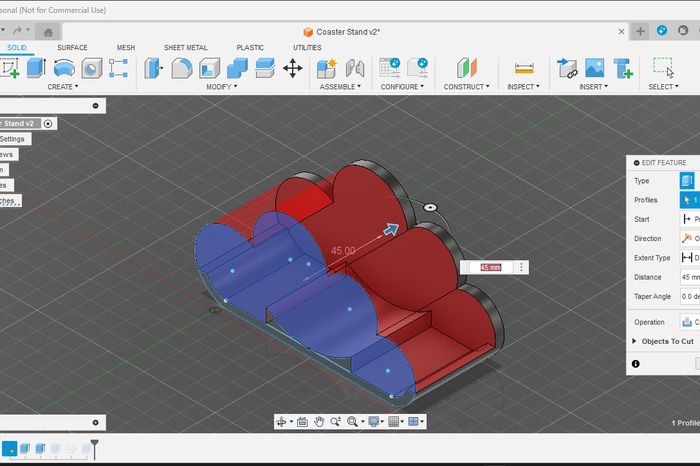

2. 切割杯垫卡槽:

• 再次选中整个草图，但这次去掉底座线、侧边边界和卡槽部分。
• 再次使用“拉伸”工具，这次设置切割距离为45毫米。
• 确保选择“切割材料”而不是“添加材料”。这一步会切出杯垫卡槽，并形成一侧和底座。

3. 拉伸另一侧:

• 再次选中整个草图。
• 使用“拉伸”工具，设置拉伸距离为5毫米。
• 确认拉伸操作，完成支架另一侧的成型。

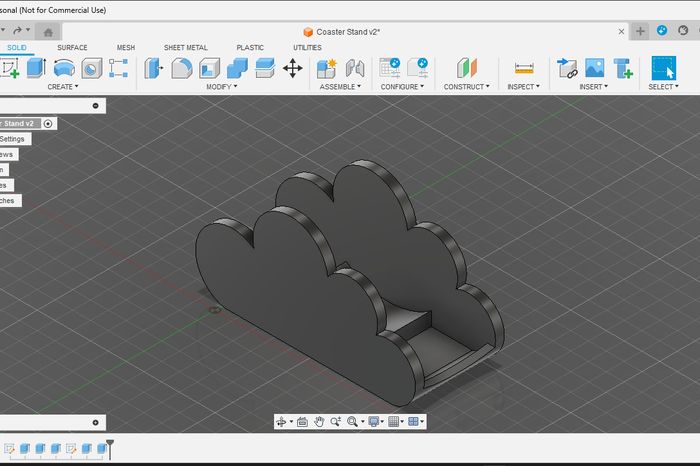

现在云朵支架已经完成整体拉伸，总厚度50毫米，杯垫卡槽深度45毫米，另一侧额外拉伸5毫米以完成整体造型。

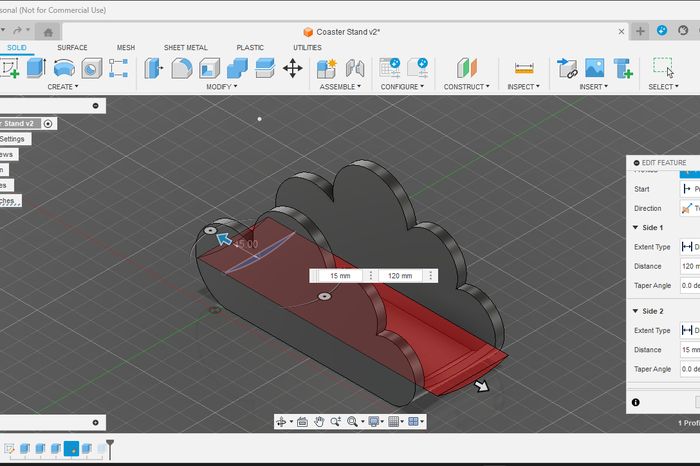

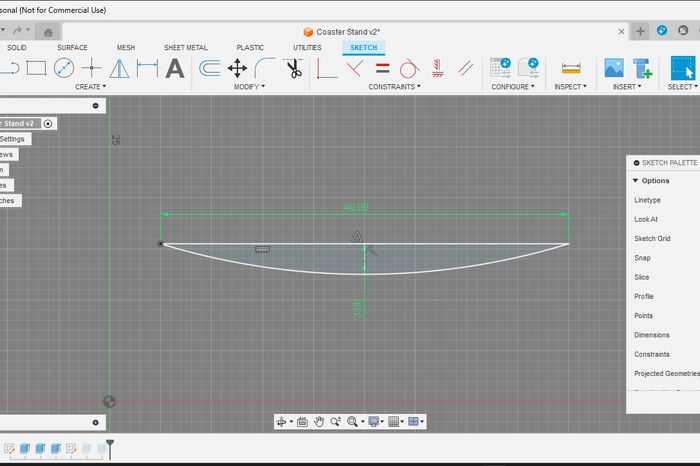

1. 在侧面新建草图:

• 选择支架没有云朵图案的那一侧。
• 点击“创建草图”，选择该侧面作为新草图的平面。

2. 绘制曲线边界:

• 使用“圆弧”工具，沿着之前拉伸形成的边界画一条曲线。
• 确保圆弧从一侧边缘开始，平滑地过渡到另一侧边缘。
• 用一条水平线闭合圆弧的顶部，形成一个完整的封闭图形。

3. 拉伸曲线凹槽:

• 选中刚才画好的曲线边界。
• 点击“拉伸”工具，设置拉伸距离为贯穿整个支架厚度（50毫米）。
• 确保选择“切割材料”，在支架两侧做出一个可爱的曲线凹槽。

现在支架两侧都有了可爱的曲线设计，云朵支架的STL文件如下所示。

打印水滴杯垫:

• 将水滴杯垫的STL文件上传到3D打印软件中。
• 选择蓝色耗材进行打印。
• 设置以下切片参数：
• 层高: 3毫米
• 填充密度: 100%
• 打印速度: 100毫米/秒

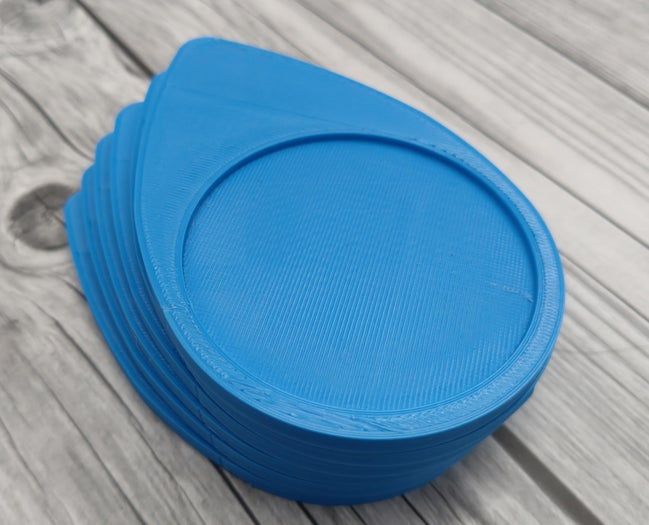

• 打印完成后一共制作六块杯垫，组成三对。

打印云朵支架:

• 换用白色耗材，并将云朵支架的STL文件上传到3D打印软件。
• 调整切片参数如下：
• 层高: 2毫米
• 填充密度: 20%
• 打印速度: 100毫米/秒
• 是否需要支撑: 需要
• 开始打印支架。

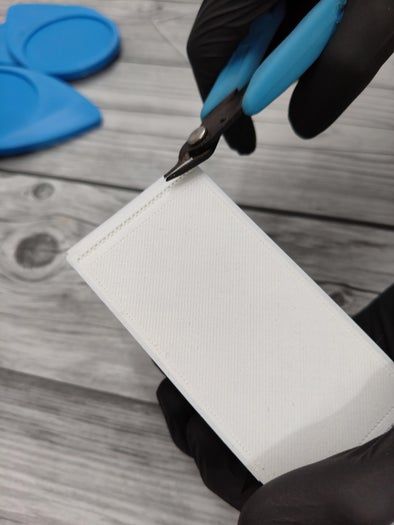

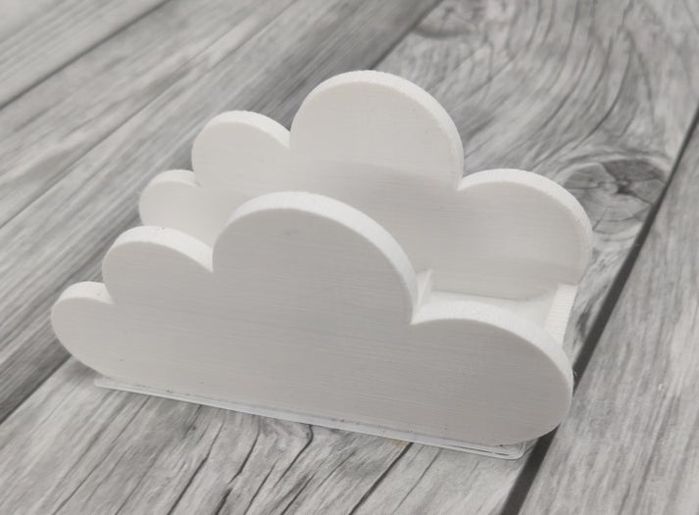

去除支撑结构:

• 仔细检查云朵支架是否有残留的支撑结构。由于云朵形状是弯曲的，可能在侧面会有小块支撑。
• 使用剪刀或钳子轻轻去除支架两侧的支撑结构。

可选：打磨处理:

• 检查支架是否有毛刺或不平整的地方，如有需要可用砂纸轻轻打磨。
• 轻柔打磨表面，使其看起来更干净整洁。这一步不是必须的，但可以让成品更美观。

1. 装饰:

• 如果你想的话，可以在云朵支架或杯垫上加些装饰元素。比如涂色、贴贴纸，或者刷一层清漆让它们更有光泽。

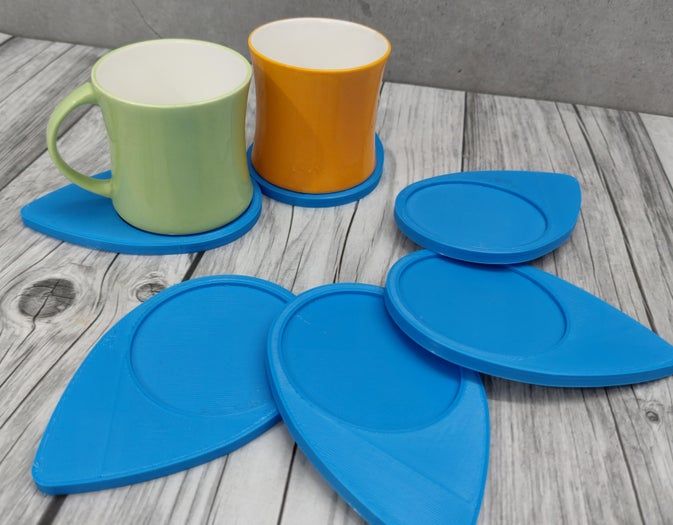

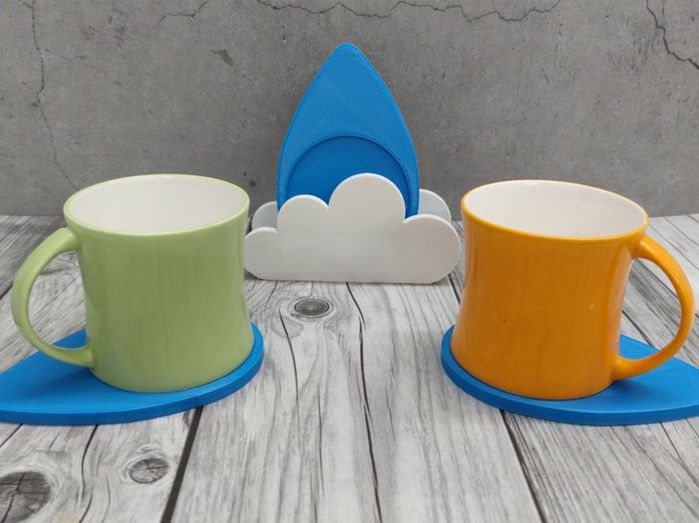

2. 使用杯垫:

• 把做好的杯垫和支架放在桌面上，现在它们就可以用来放杯子或玻璃杯啦。

3. 展示或赠送:

• 你可以把这套杯垫和支架摆在家中或办公室里展示，也可以送给别人当礼物，既实用又有纪念意义。

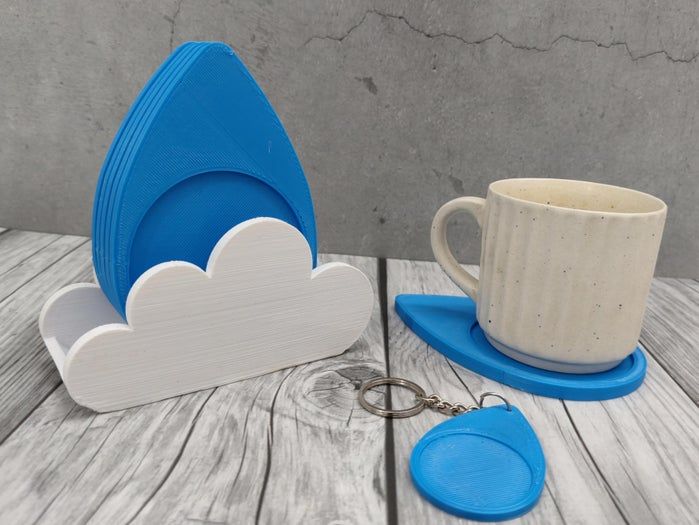

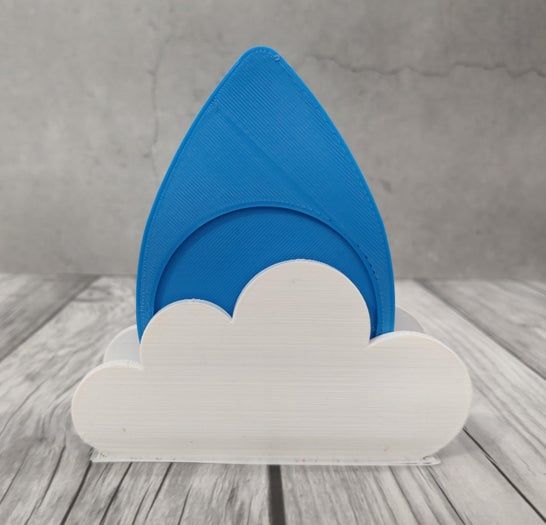

现在水滴杯垫和云朵支架已经大功告成啦，赶紧好好享用你的创意成果吧！

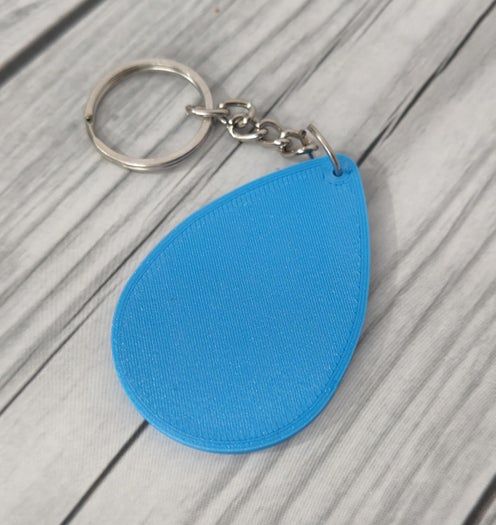

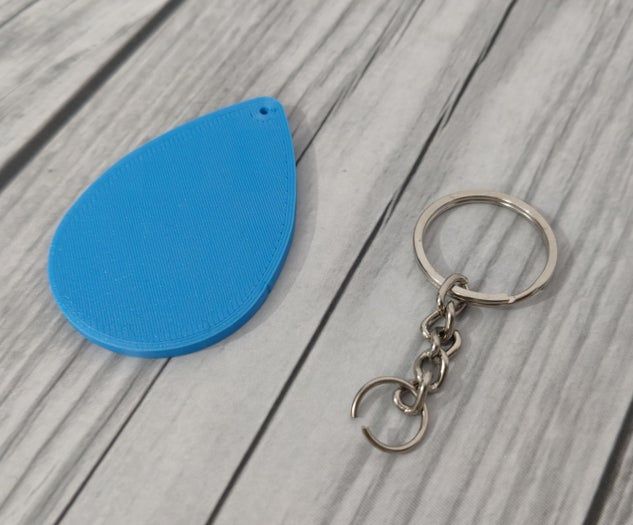

为了让你的水滴杯垫和云朵支架更有搭配感，我还做了个小巧可爱的迷你水滴钥匙扣。这个小配件不仅可爱，还能挂在钥匙上随身携带，是你创意项目的完美延伸。迷你水滴钥匙扣模仿了杯垫的优雅造型，只是缩小到了便携的尺寸。制作起来也不难，而且能给你的日常用品增添一点手作的独特魅力。无论是自己留着用，还是送给特别的人，这款迷你水滴钥匙扣都会让人爱不释手。

迷你水滴钥匙扣的STL文件如下所示。

水滴杯垫和云朵支架做完以后，我的家居装饰又多了个既好看又实用的新成员。杯垫让桌面更有个性，云朵支架则像个温柔的小助手稳稳托住它。不管是自用还是送礼，这个项目都融合了创意与实用，是一个既有趣又贴心的小作品。

尽情享受你的定制杯垫和支架吧！
