手把手教你自制文字时钟，超有成就感！

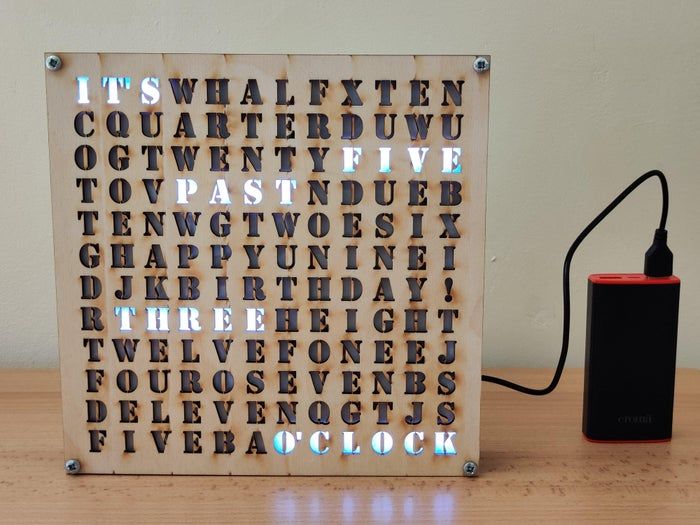

现在我们身边到处都是钟表，从电脑、手机到手表和墙上的挂钟，大多是传统的指针式或数字显示的款式。不过我们可以换个花样，自己动手做一个文字时钟（Word Clock），用文字来显示时间，而不是数字。网上买一个这样的时钟价格不低，自己做不仅更有成就感，还能学到不少东西！

这篇教程会分享我制作文字时钟的过程，并提供一些建议，帮助你更快完成自己的版本。这是我参加CREST Gold奖项目的一部分。

注意：你可以随意使用我提供的所有文件、程序和图片，不需要注明出处，就当是开源项目吧！

*如果你有任何问题，欢迎留言问我！

• LED灯带（144个LED）
• 微控制器（我用了Micro:bit）
• Micro USB数据线
• 多股导线
• 电烙铁
• 3毫米胶合板
• 3毫米透明亚克力板
• A4纸一张
• 330欧姆电阻
• 100微法电容
• 4颗40毫米M4螺丝（嗯，好多“4”！）
• 4个M4螺母

这个文字时钟由11层3毫米厚的胶合板和一层3毫米厚的透明亚克力组成。

从前往后，各层排列如下：

• 字体面板
• 亚克力层
• LED间隔层（普通）
• LED间隔层（普通）
• LED间隔层（侧面开孔）
• LED间隔层（侧面开孔）
• LED背板
• 框架 - LED开口
• 框架 - LED开口和走线口
• 框架 - 走线口
• 框架 - 普通
• 后盖板

我用的是2D Design软件设计图纸，然后用激光切割机加工。所有文件都可以在我的网盘中找到：

（链接已删除）

激光切割会在胶合板边缘留下一些黑色烧痕。为了让前面板更干净美观，可以把设计水平翻转后再切割，这样切出来正面会比较干净。当然也可以喷漆处理，比如把整个时钟喷成黑色。

好啦，材料都准备好了，接下来就是焊接部分了。

我用的LED灯带是这种型号的，请确保选用WS2812B系列的，这样可以单独控制每个LED。

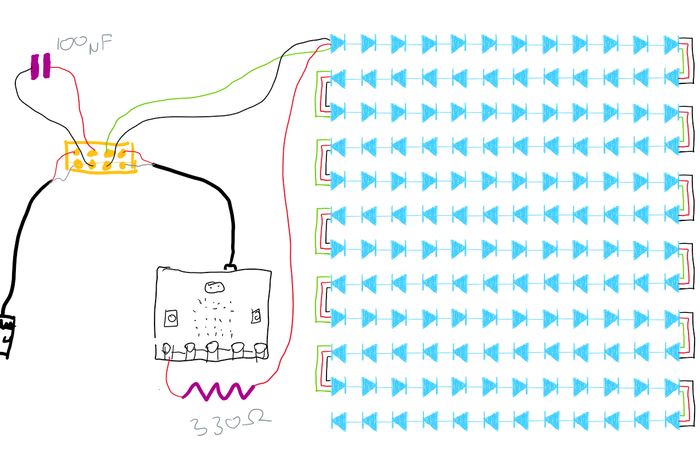

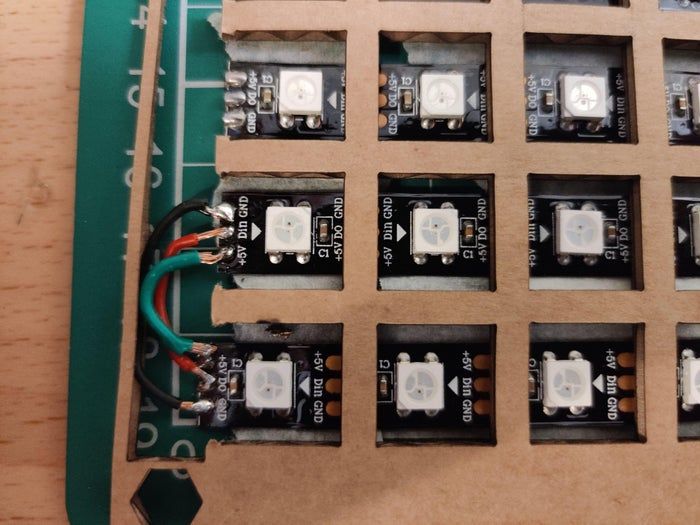

电路图如上所示。你需要把LED灯带剪成12段，每段12个LED，然后串联起来——没错，这需要大量焊接工作！我就是在焊接的时候听了几个小时喜欢的播客节目 :)

接着要把灯带连接到导线和其他电子元件上，最后接到微控制器。如果你买的微控制器不贵，而且打算永久装在时钟里，建议直接把电阻焊上去。

我推荐找一根粗一点的Micro USB线剪开，最好是一根充电线而不是数据线，这样里面只有两根线：地线和电源线。记得把两端的绝缘皮剥掉露出金属部分。

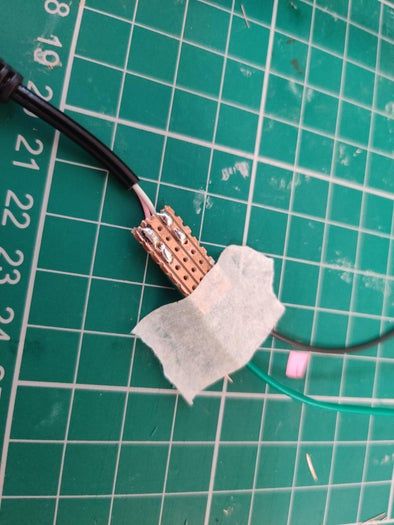

我的做法是在小电路板上焊接四个节点：电线两端、电容以及LED灯带的电源和地线。这样如果出问题也更容易更换零件，而且整体看起来更整洁。如果你也这么做，建议像照片那样用胶带固定一下，这样焊接更安全。

关于LED灯带的更多信息，我参考过一个网站，挺有帮助的。

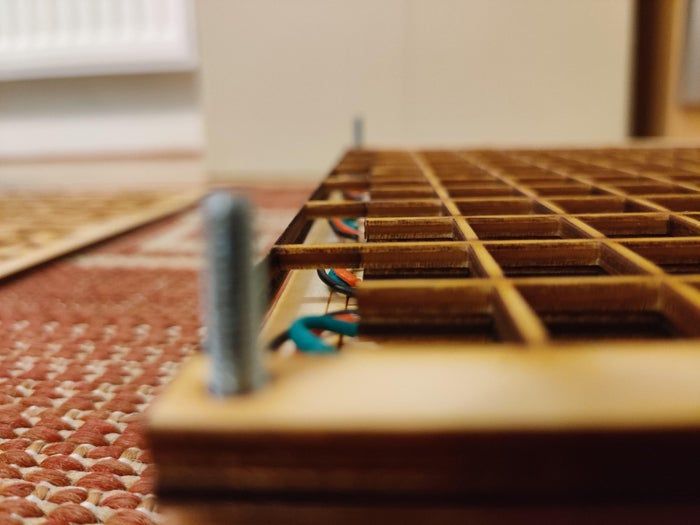

螺丝和孔之间没有间隙，也就是说可能需要用点力气拧进去，但这样结构会更稳固。

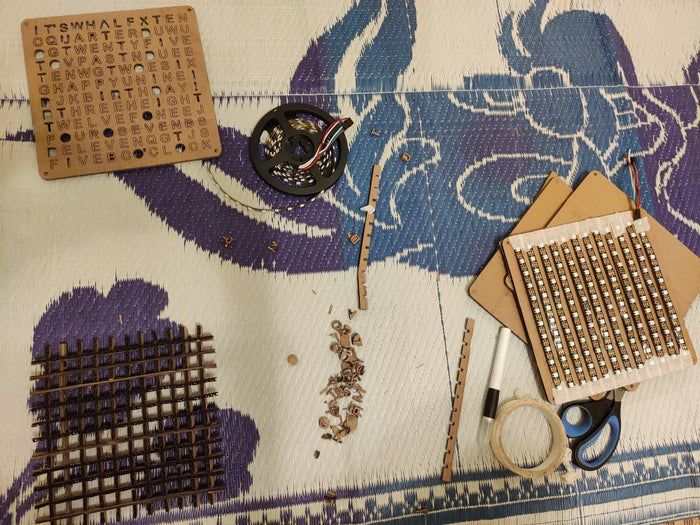

首先，把LED灯带穿过背板的小孔，让它贴在背板上。接着把整个背板翻过来，让电路部分朝上。用胶带把元件固定在LED背板背面，注意不要重叠，避免短路。

完成后，依次把其他几层叠上去，同时把主电缆穿过去。再翻一次面，小心地调整LED灯带的位置并放上间隔层。如果你愿意，可以用胶带把灯带固定住，因为它们通常自带背胶。一直叠到亚克力层之前，在最后一块间隔层和亚克力之间放一张白纸，大小刚好能塞进去就行。用普通的打印纸就可以，它可以帮助灯光更均匀地散开。最后放上剩下的两层，把螺丝插进四角的孔里，确认所有层都对齐，可能需要用力拧到底。拧完四个角之后，把整个结构翻过来，取下底板，再把螺母拧上。

现在你应该已经组装好了整个结构，只剩底板没装了。下一步就是写代码啦！

*关于扩散灯光的方法，我试过很多种，比如磨砂亚克力、各种花哨的设计甚至烘焙纸，但最终发现还是普通的白纸最简单有效！

快完成了！

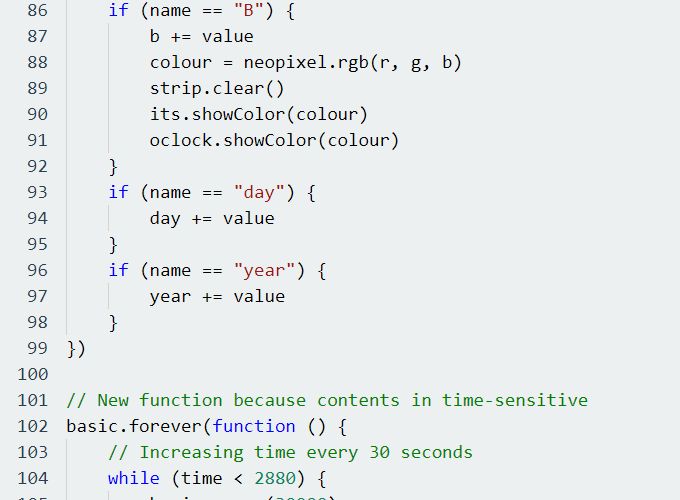

我是用Micro:bit MakeCode编辑器写的JavaScript代码。我的代码已经开源，可以在下面地址查看：

https://github.com/sourishs17/main-word-clock-code

https://github.com/SourishS17/word-clock-support

MakeCode编辑器地址：

https://makecode.microbit.org/

如果你想导入并修改代码，请参考GitHub页面中的“Edit this project”部分说明。

代码里有很多注释，方便你理解它是怎么工作的！

你可以随意修改、重新设计或者直接使用。

要把它下载到Micro:bit上，只要把Micro:bit连到电脑，点击MakeCode里的下载按钮，把生成的.hex文件拖到Micro:bit里就可以了。完成后拔掉USB线，再把时钟内部的Micro USB线接上。

等代码上传完成，把螺丝卸下来，再把后盖装回去就大功告成了！

*备注：代码还在优化中，但目前的功能已经很完整了。

现在你的时钟已经可以正常运行了，不妨想想还能怎么玩？尽情发挥创意吧！

这里有几个灵感供你参考：

• 试试彩色纸作为扩散材料
• 改改代码看能不能加新功能
• 在代码里设计一个生日动画
• 换一种材料代替木头，比如塑料或金属
• 试着为电子元件设计一块PCB板
• 试试用Arduino或树莓派等其他微控制器
• 其实这块LED矩阵本质上就是一个屏幕，你可以把它当作像素点来设计小游戏哦
  • 更新：我已经成功在上面写了贪吃蛇游戏！
  • 演示视频
  • 时钟代码

  • 控制器代码

希望你喜欢我的项目，也祝你顺利完成自己的文字时钟！

感谢看到最后！
