用瑞典家具店配件自制智能阅读灯教程

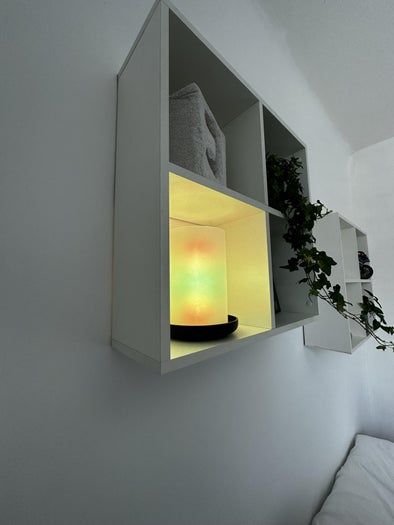

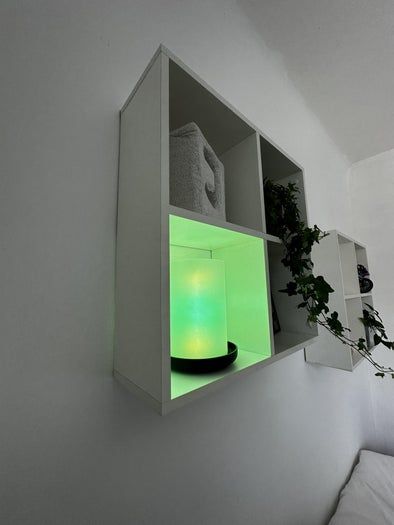

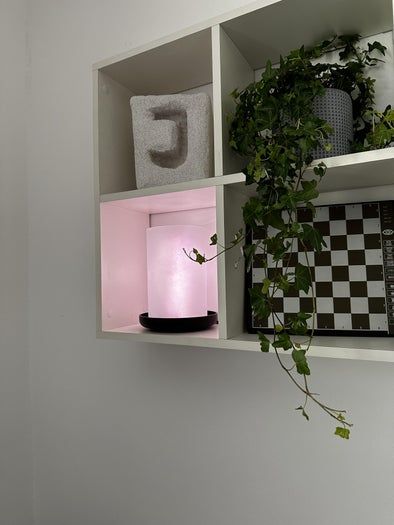

最近我在一家很有名的瑞典家具店逛街，看到一个烛台灯罩，觉得可以改造成一个很酷又好看的阅读灯，于是我就动手做了一个。

这个灯的功能有：

• 支持Wi-Fi连接
• 可以用手机App或网页控制
• 可单独控制颜色的RGB灯带
• 电容式触摸开关
• 外观还挺好看了 :D

所需用品：

HEDERVÄRD款灯笼

1米长的WS2812b LED灯带

5V USB电源（建议至少2A）

ESP8266 Wemos D1 mini（也可以用其他型号的ESP8266或ESP32，我选这款是因为最便宜）

TTP223触摸传感器

需要用到的工具：

电烙铁

热熔胶枪

3D打印机（可选）

访问安装页面，把你的ESP模块连到电脑上，然后点击安装。

如果你不太清楚怎么安装WLED系统，可以参考更详细的教程。

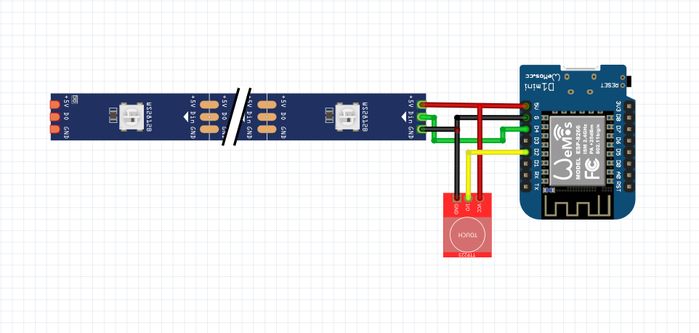

按照上面的图来连接电子元件。我用了小块的万能板让线路更整洁，当然你也可以直接焊接电线。

ESP引脚 -> LED灯带

5v -> 5v

G（地线） -> GND

D4 -> Din

ESP引脚 -> TTP223

5v -> Vcc

G（地线） -> GND

D2 -> I/O（你可以用任意ESP引脚，之后再在软件里设置）

焊好之后建议用绝缘胶布把整个芯片包起来，防止短路。

我在家里找到了一根直径25毫米的木棍，就拿来用了。当然你也可以买一根合适的（五金店应该有卖），或者用3D打印做一个。长度大概20厘米就行。

我用Fusion 360设计了一个固定杆的圆盘，如果你没有3D打印机的话，也可以直接把它粘在表面上。

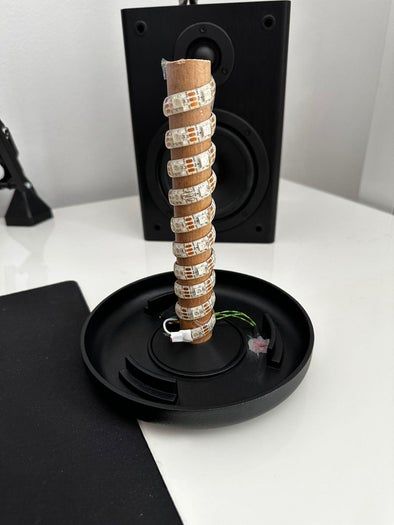

先把木杆装到打印好的圆盘上，然后像图片那样把LED灯贴到杆子上。可以用双面胶把主控芯片固定住。

对于电容式触摸传感器，我先在金属底座上打磨出一小块区域。然后夹了一小片折叠过的铝箔纸在底座和传感器之间，这样可以增强导电性，再用热熔胶把它固定。记得要把传感器前面的引脚做好绝缘处理。

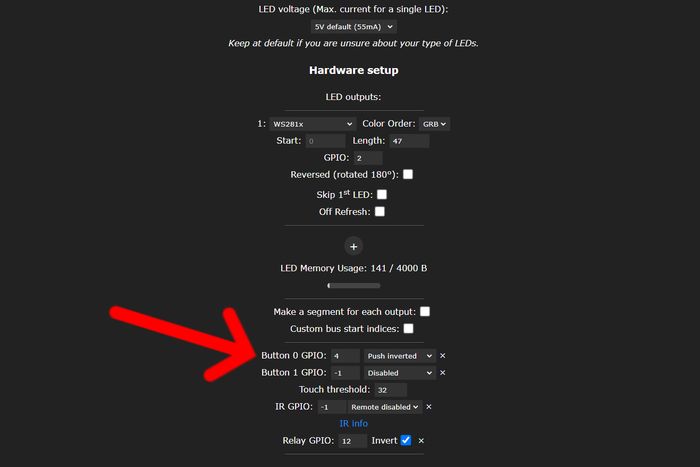

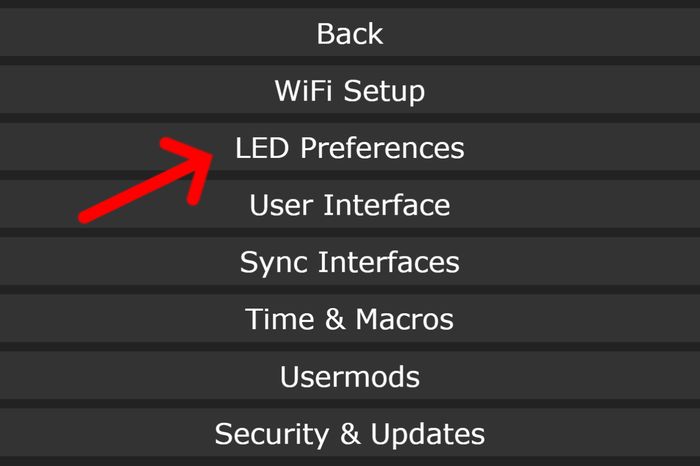

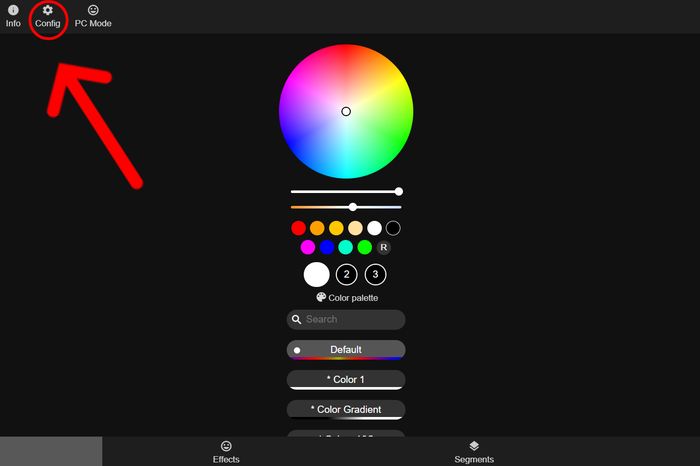

进入配置菜单里的LED设置，找到按钮选项。在这里输入你之前选择的GPIO引脚，并勾选“Push Inverted”模式。按钮设置好后，就可以去“时间与宏指令”部分，设置按下按钮时执行什么操作，比如调用某个预设场景ID。

更详细的说明和一些实用功能可以参考相关资料。

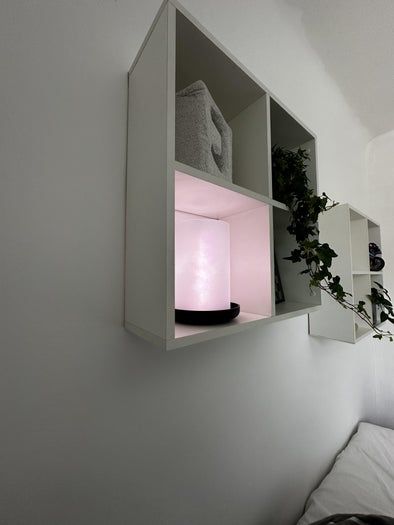

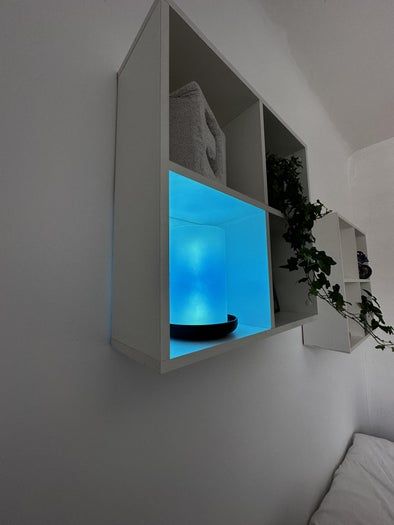

最后一步就是把ESP接到5V USB电源上（建议使用2A以上的电源），欣赏你的新灯啦！

如果还有啥不懂的，欢迎留言问我～
