复古闹钟改造教程：蓝牙音箱+可换钟面+投影灯DIY

星舰日志居家装饰 2025-05-18 152

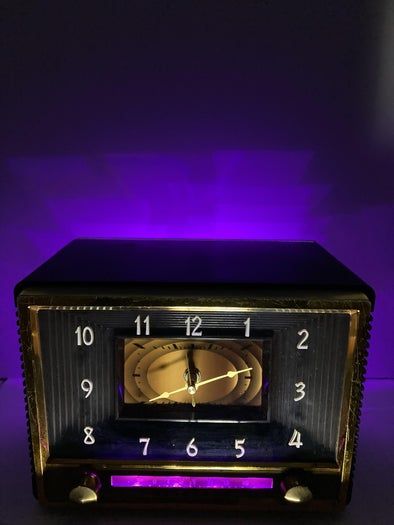

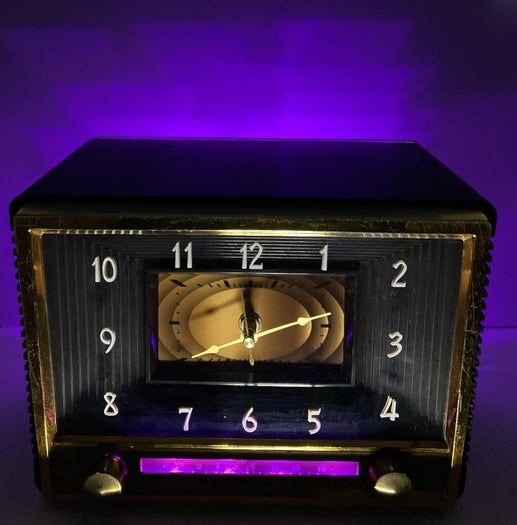

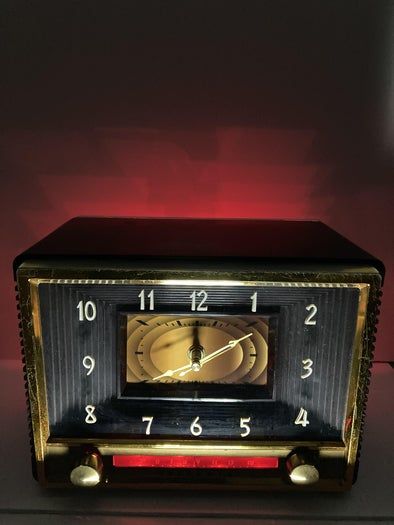

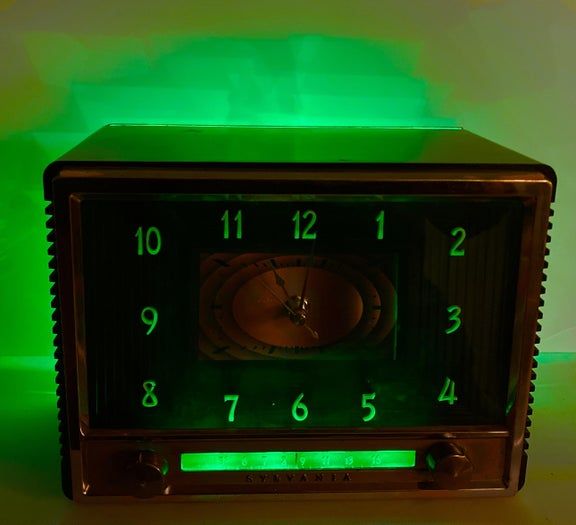

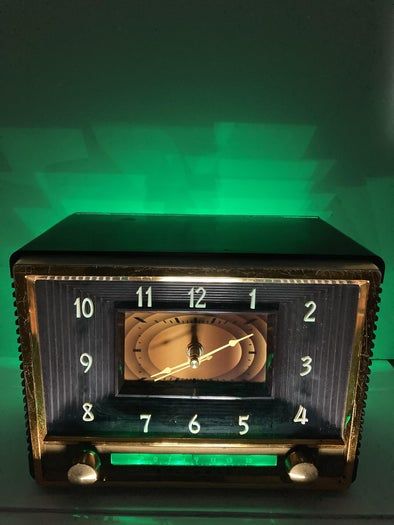

这篇教程分享了我对一个复古风闹钟收音机的改造。和很多人的做法类似，我把坏掉的收音机换成了蓝牙音箱，把原本插电使用的时钟改成了电池供电的时钟，并加装了一条LED灯带。为了进一步提升这个闹钟的实用性，我还设计了可更换的钟面，并在闹钟背面加入了投影灯光的功能。

本篇教程的重点是讲解如何复制并自定义钟面的设计，不过我也会简单介绍其他部分的改造过程。

所需用品

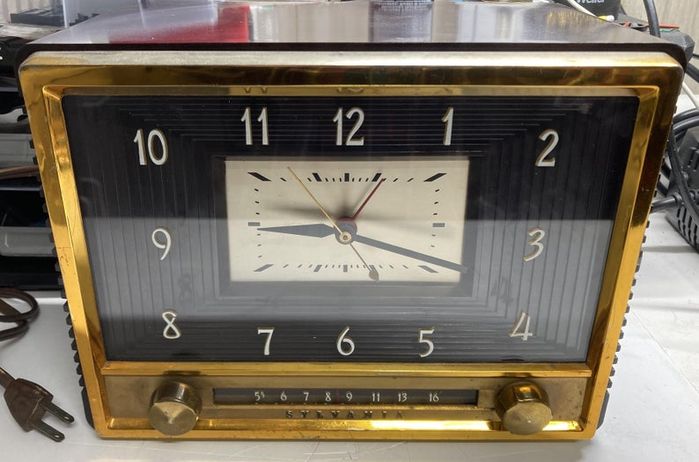

一个老式闹钟收音机

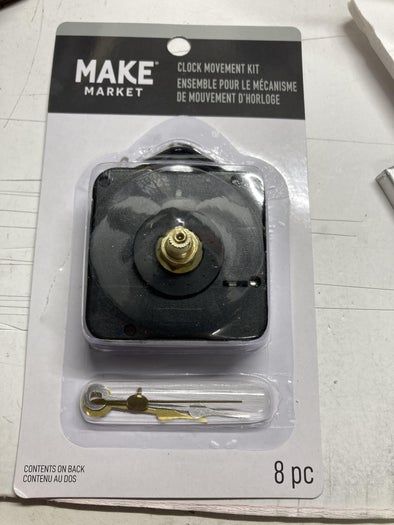

石英钟机芯（可以拆旧钟表来用，也可以从手工店购买）
电池供电的LED灯带
Powerpoint 或者类似的矢量绘图软件
彩色打印机或者附近的照相馆打印服务
用于固定钟机和钟面的金属板或泡沫板
（可选）金属折边工具：链接已删除
（可选）金属压边钳：链接已删除
（可选）泡沫板或纸板用于做背板

步骤1：拆解落地钟收音机

小心地拔下收音机调频旋钮和音量旋钮

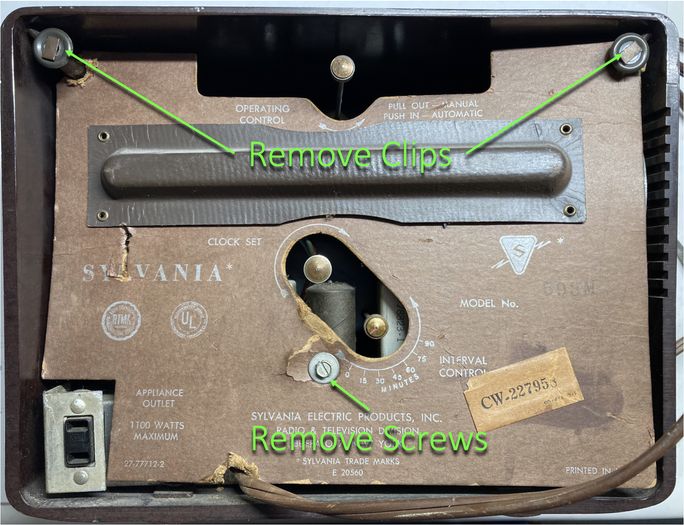

拆掉后盖上的卡扣和/或螺丝 [图1]

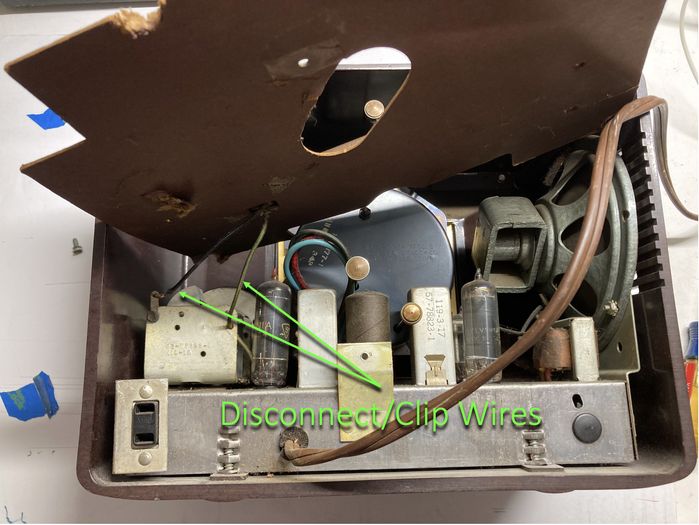

断开或剪掉连接到后盖上的电线 [图2]

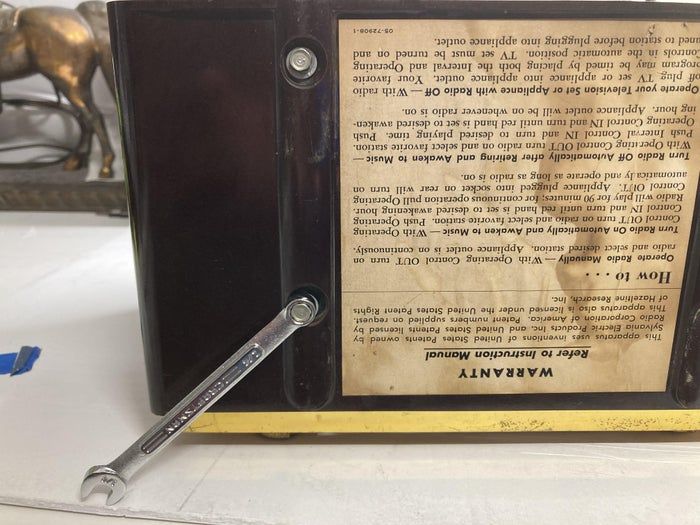

从底部拧下收音机模块 [图3]
断开时钟的线束与收音机的连接 [图4]

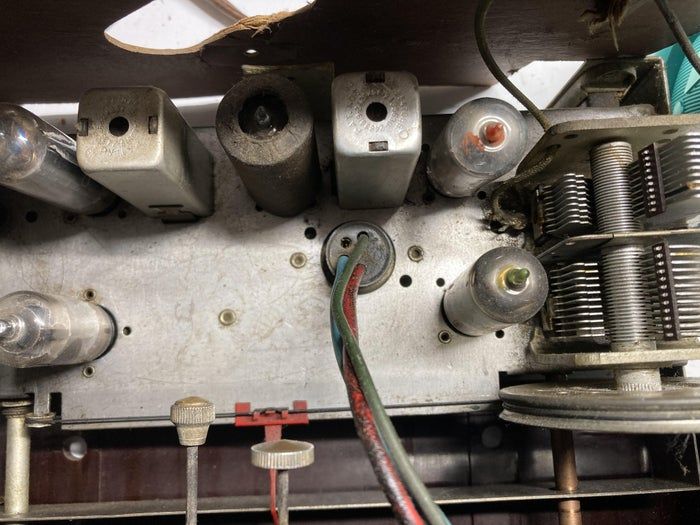

移除顶部的所有元件（例如真空管、扬声器），但保留调谐机构和电位器，这样旋钮还能保留外观功能 [图5]
拔掉电源线 [图6]
（可选）移除底部的所有元件 [图6]
拧下时钟模块，小心取出以防指针损坏 [图7]

步骤2：复刻钟面支架

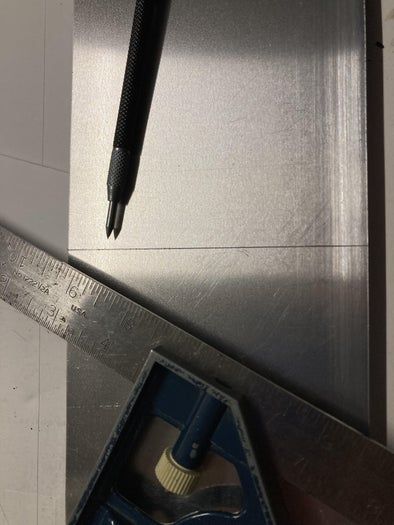

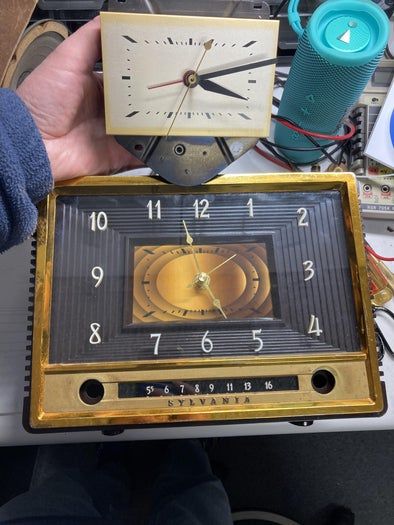

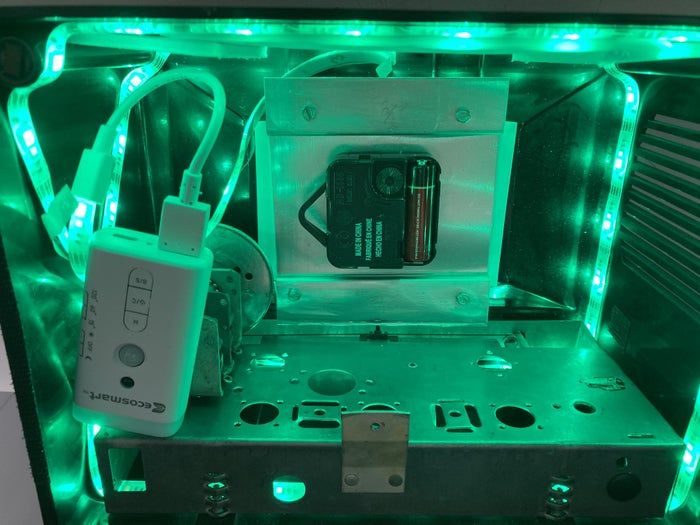

我想将原来的插电式时钟换成电池供电的款式，但又不想拆解原钟面。所以我决定用金属板重新制作钟面支架。当然你也可以选择用泡沫板来制作支架。我用了金属折边工具来弯折金属板，先用划线笔标记好折痕和切割线，然后反复弯折金属使其沿刻痕断裂。我裁切了一块泡沫板用来支撑新的电池时钟（如上图所示）。另外，我也用泡沫板做了几个“耳朵”结构，利用原来固定钟面的螺丝来安装它。

我用阶梯钻头打了干净的孔，以便安装钟机。

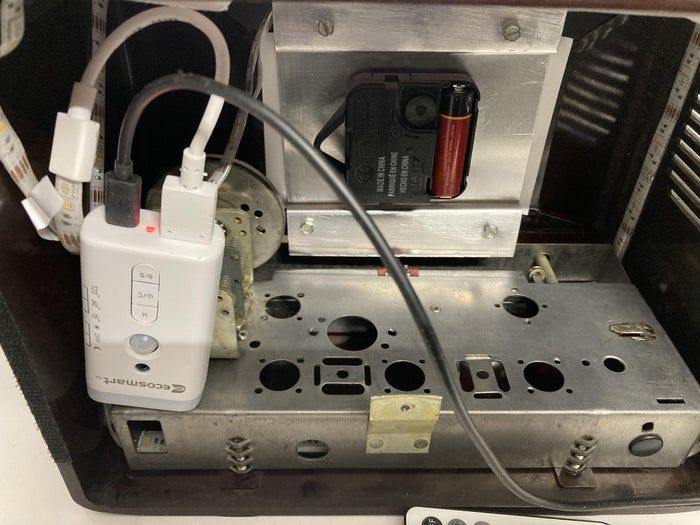

后来我又制作了一个整体式的金属支架，包括“耳朵”，这样就不再需要泡沫板垫了。

步骤3：复刻钟面图案 - 第一部分

现在进入本教程的核心环节：钟面图案的设计。我使用的是 Powerpoint，主要是因为它有线条绘图功能，还可以方便地导入背景图片。

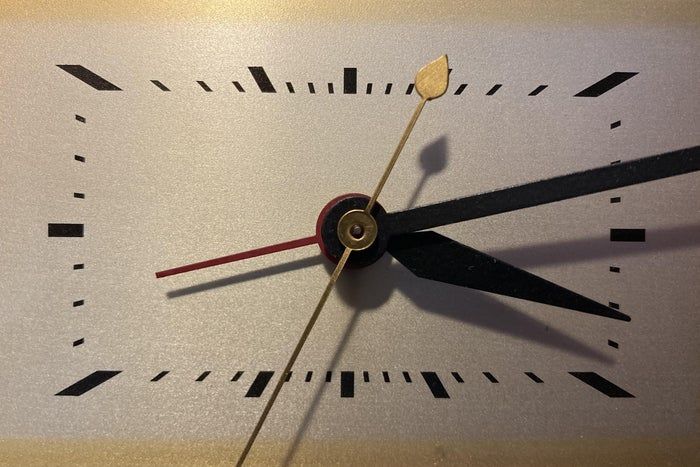

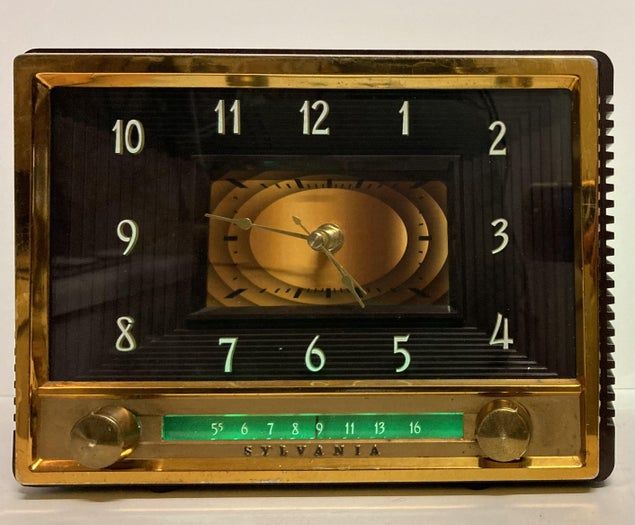

拍一张你想复刻的原始钟面照片 [图1]
新建一个 Powerpoint 文件
切换到母版视图（查看 -> 母版 -> 幻灯片母版）

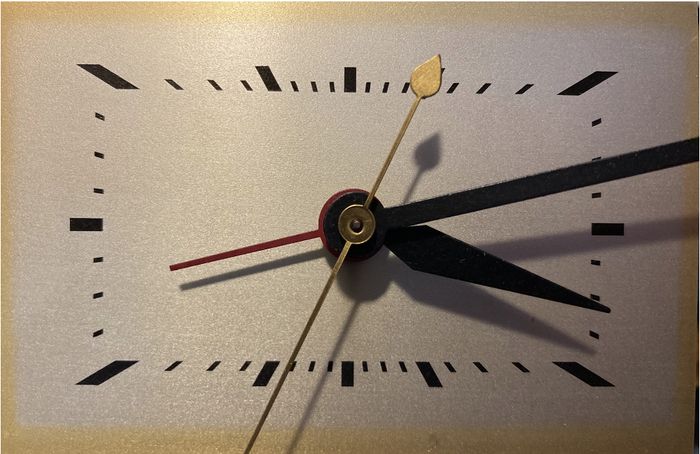

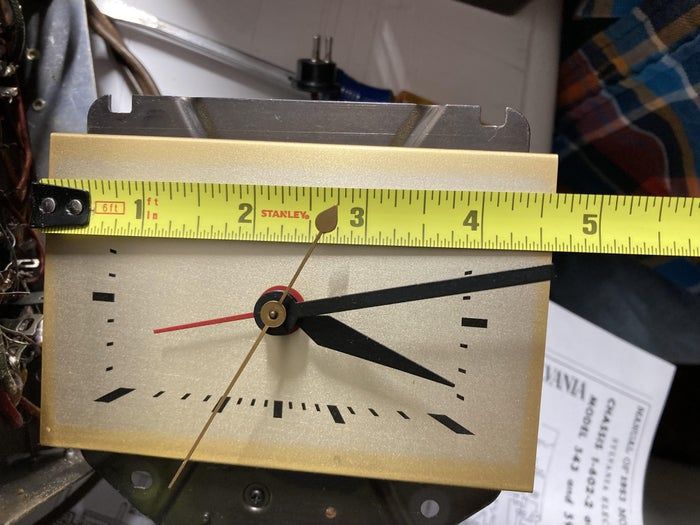

将钟面照片导入母版，这样可以在不移动原图的情况下进行描边。使用标尺和参考线将照片调整为实际尺寸 [图2]
退出母版视图（查看 -> 正常视图）
用浅蓝色方框临时圈出钟面刻度线的位置，画几条线找出中心点，之后再删除这些方框

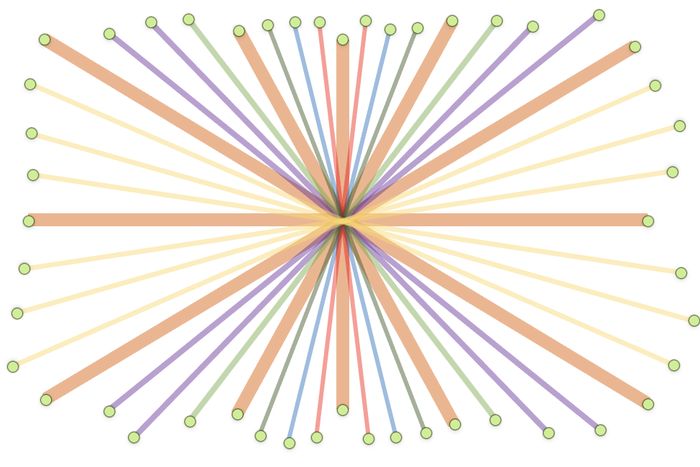

画出穿过刻度的线条，我暂时用了不同颜色来区分不同粗细的刻度线 [图3]，之后统一改为黑色或其他颜色 [图4]
用白色矩形遮盖掉刻度线以外的部分 [图5]
将所有线条组合起来，在中心加个圆圈，用于留出钟机安装位置 [图6]
围绕刻度线区域画一个矩形，表示钟面支架的大小 [图7]

步骤4：复刻钟面图案 - 第二部分

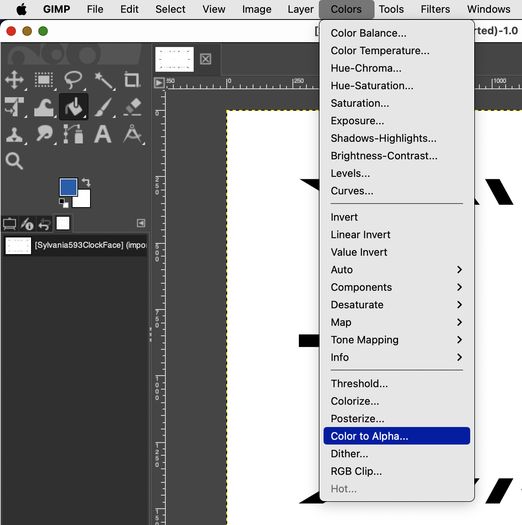

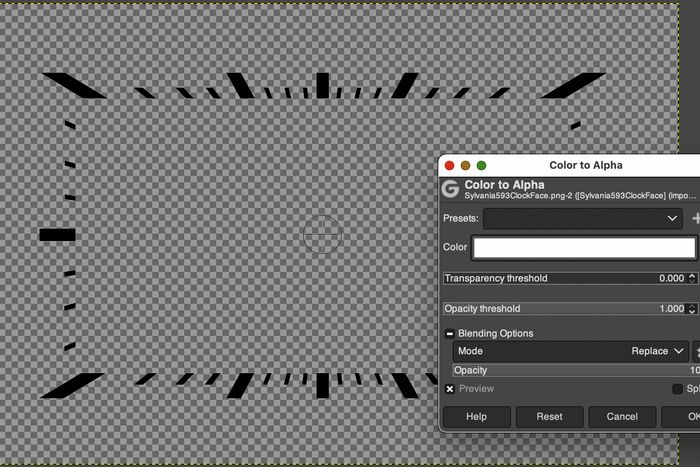

到现在为止，我们已经有了白底的刻度图案。但我们希望钟面能搭配不同的背景，这就需要将白色的背景变为透明。图1展示了透明通道（左侧）和没有透明通道（右侧）的效果区别。实现方法如下：先对刻度图截屏，然后将其转换为支持Alpha通道的图像格式（RGBA）。我使用的是免费软件 GIMP。如果不是PNG格式，请先转成PNG（因为PNG支持透明通道）。在GIMP中，点击颜色菜单 -> 颜色转透明，选择白色作为透明色。如果操作成功，GIMP会显示棋盘格图案，表示背景已经透明 [图3]。

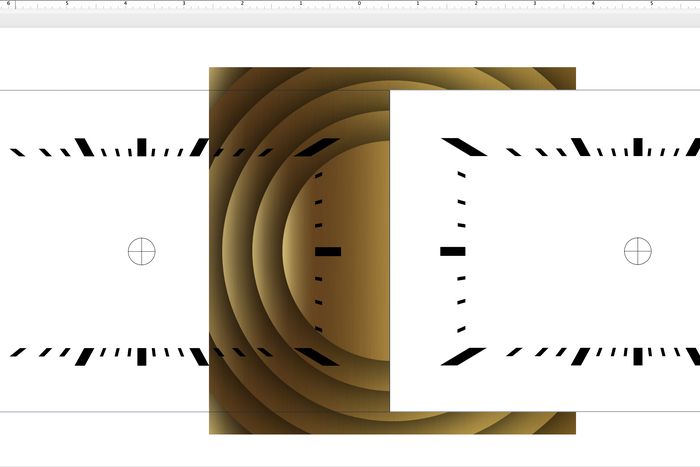

将这张带有透明通道的图片导入Powerpoint，插入你喜欢的背景图 [图4, 5, 6]，然后将背景图放到最底层（排列 -> 置于底层）。最终效果应该像图7那样。

图8是我用的那张PNG透明图，图9是我设计的一些钟面样式截图。

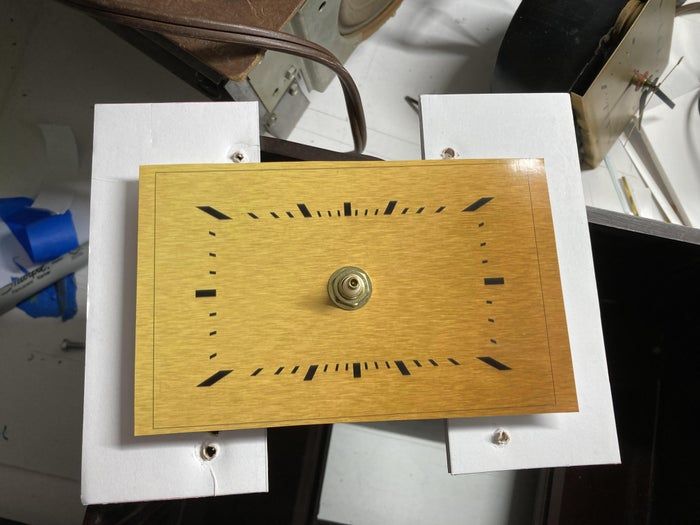

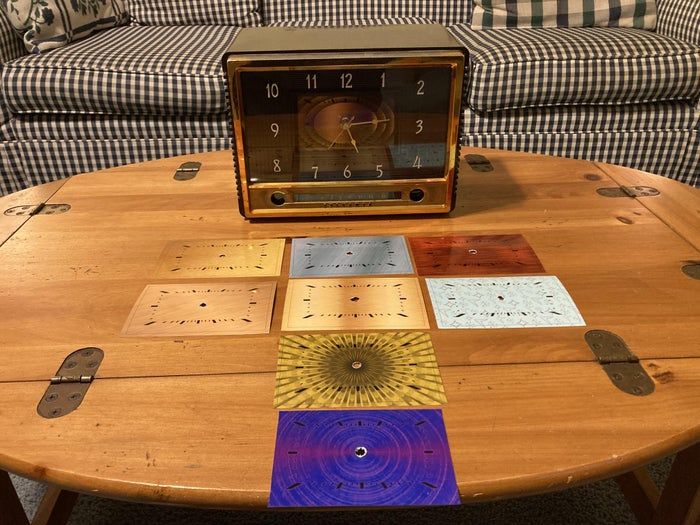

我一共做了好几个钟面图案，分别截屏后裁剪成10cm×15cm的尺寸，在本地照相馆打印出来。
