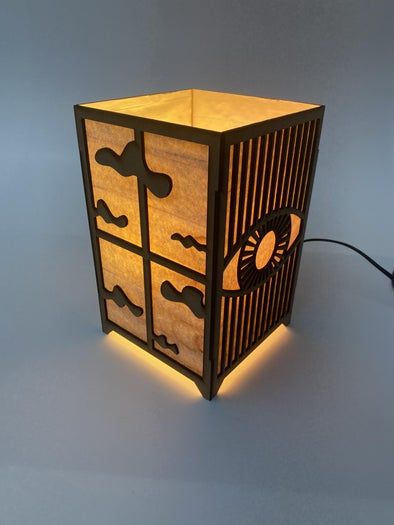

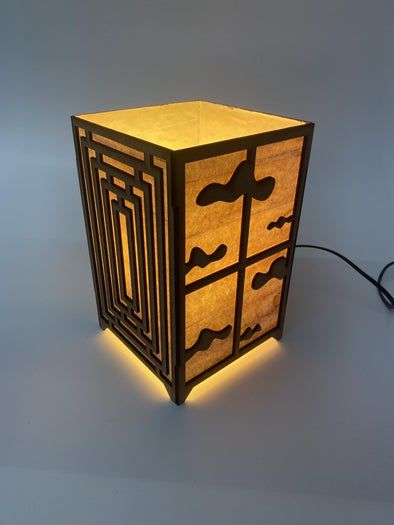

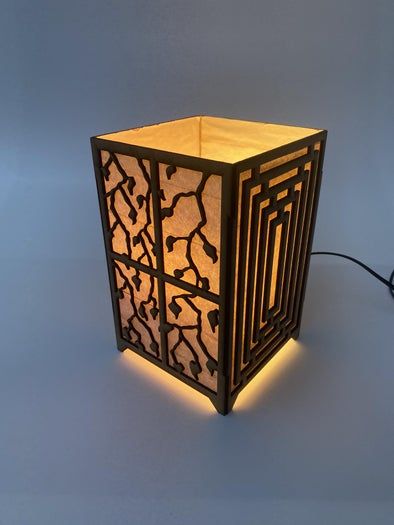

我现在在罗切斯特理工学院工业设计专业读大二，这个项目是我上综合CAD课程时做的一个作品。我刚开始接触3D建模软件不久，做这个灯的初衷是为了给我的公寓增添一点温暖的感觉，也想把自然元素带进室内，因为我经常一整天都在屋里工作。我在Fusion 360里创建的这个模型可以直接导出用于激光切割，整体结构设计成四个可以互相卡扣的面，组装起来非常方便。我把咖啡染色的纸粘在灯的内侧，这样灯光会变得柔和温暖。

- 厚度为3毫米的中密度纤维板

- 木工胶（用来粘合灯的各个面）

- 打印纸（用来柔化灯光）

- 咖啡（用来给纸染色，让灯光更暖）

- 超强胶水（用来把染色后的纸贴到纤维板背面）

- 灯具配件（装在灯里面用的）

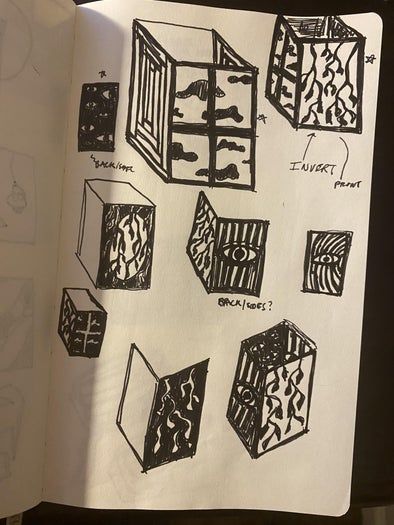

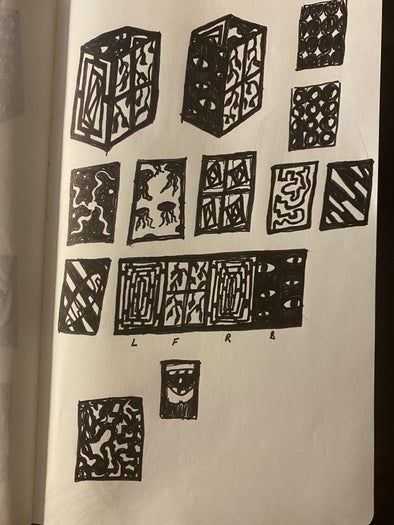

在开始用 Fusion 前，我先画了一些草图，看看哪些图案适合作为灯罩上的花纹。这么做能让我对后面要用 Fusion 建模的部分有个清晰的概念，也能在正式动手前多看看几种不同的设计思路。

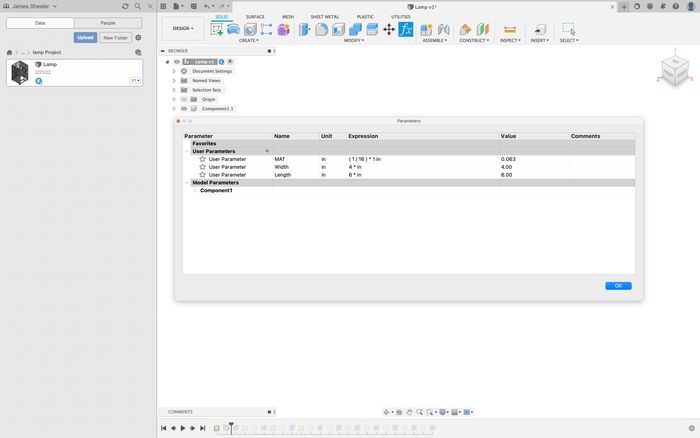

当我大致确定了灯的整体形状后，我就设定了几个参数：材料厚度（Mat），灯面宽度（Width），我设置的是10厘米；灯面长度（Length），我设置的是15厘米。因为我知道我要用1.5毫米厚的MDF板进行激光切割，所以我把材料厚度设定为1.5毫米。有了这些参数之后，如果以后需要换不同厚度的材料，我只需要改一下参数值，其他相关的尺寸也会自动更新，特别方便。

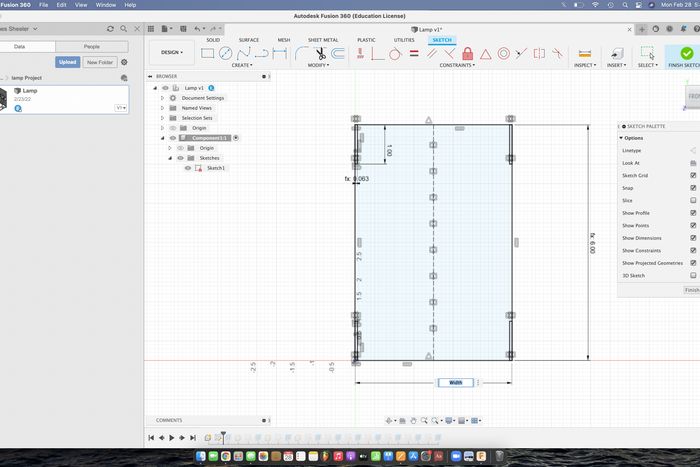

1- 创建了一个新零件后，我从一个简单的矩形开始画草图，尺寸是根据 Length 和 Width 参数来定的。我还预留了 Mat 的宽度作为缺口，这样其他灯面就可以卡进去。

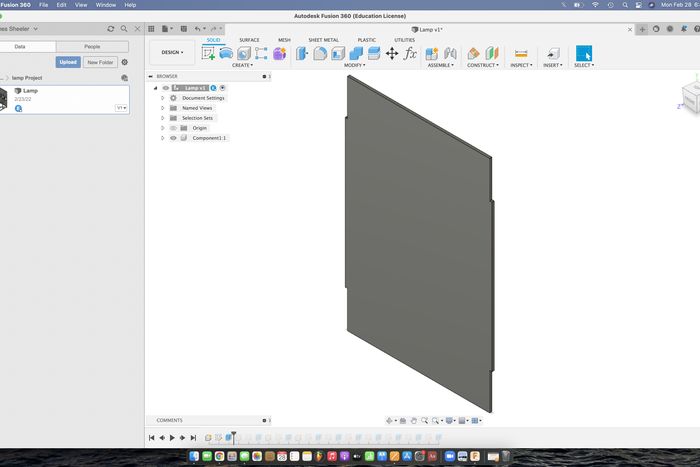

2- 接下来，我沿着 Mat 参数的长度向后拉伸，做出了第一个灯面。

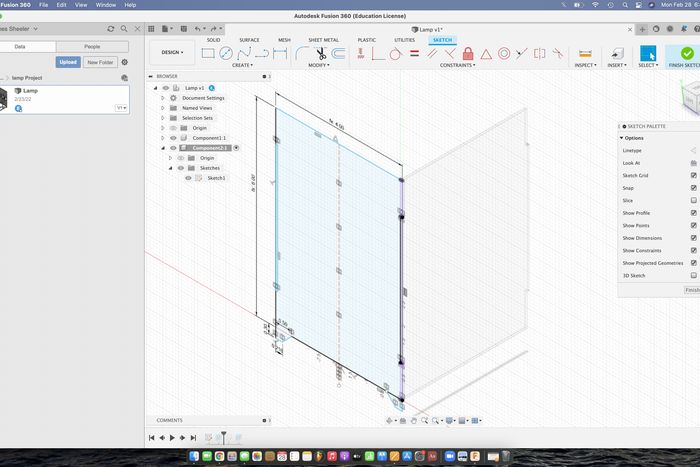

3- 然后我又创建了一个新的零件代表第二个灯面。这次我是在第一个灯面薄边那一侧画的草图。我把第一个灯面上的缺口部分投影过来，再结合 Length 和 Width 参数，锁住投影出来的几何图形，做出一个反向的卡口结构。

4- 我再次以 Mat 参数的距离向后拉伸，这样两个灯面就能完美地呈90度角互锁在一起。

5- 最后我又创建了两个新零件，重复以上步骤，完成了整个灯体的四个面。

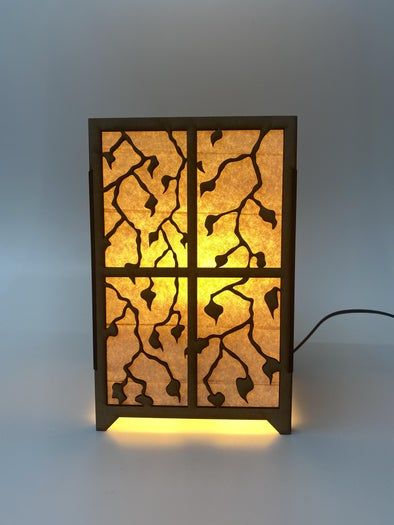

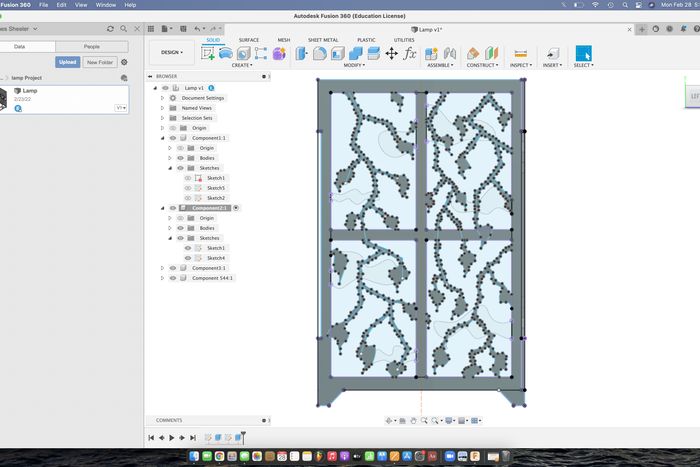

1（藤蔓和叶子） - 第一个灯面我选择做一个有藤蔓和叶子的图案。我在第一个灯面的外侧画了个草图（因为我的项目只需要两个面完全约束，所以另外两个面我就随便玩了一下样条曲线和有机形状）。首先我想模仿窗户的效果，在上面开了四个矩形窗口，每个窗口都离边缘有大约1.27厘米的距离，并且大小一致。然后我在上面又用直线工具勾勒出了藤蔓的大致走向。接着我用了样条曲线功能，沿着之前画的线条添加了无数个点，再把这些点一个个拖到合适的位置，确保看起来像叶子和藤蔓，并且在整个图案中保持一致。说实话这个过程真的很繁琐，不建议大家这么干，不过最后效果挺满意的。等我调整好形状后，我就用 Mat 参数把藤蔓之间的空隙拉伸出去，让整个灯面看起来就像一个透着光的窗。

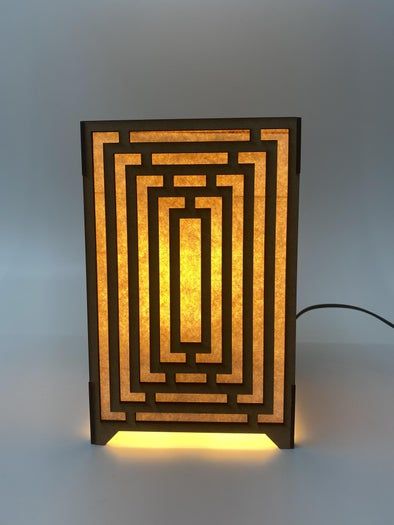

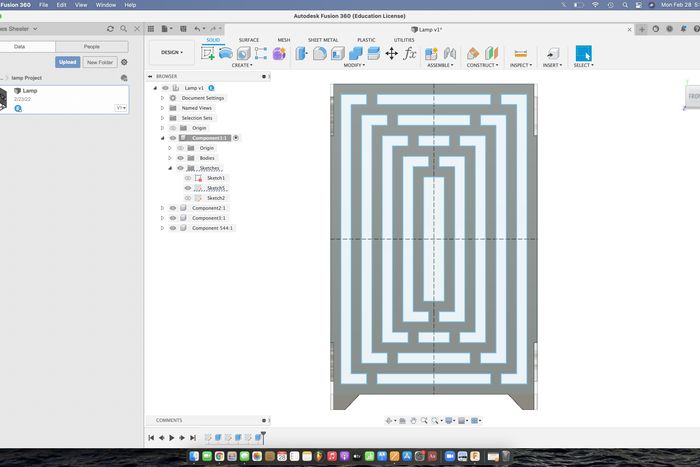

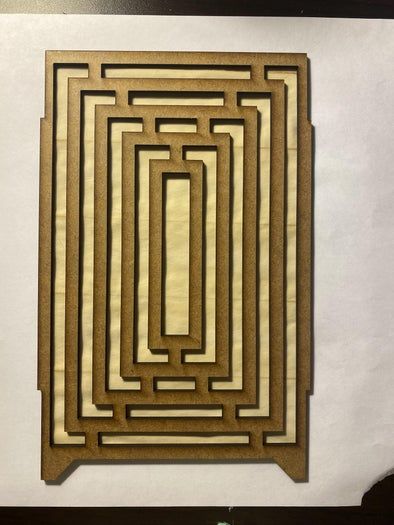

2（矩形图案） - 第二个灯面我想让它简单一点，有点几何感，跟第一个面形成对比。我进入第二个零件，在外侧画了同样的投影轮廓。这次我先画了一个离边缘1.27厘米的外框，然后用构造线功能通过四边中点画出中心网格。接着我画了很多中心点矩形，每层都比上一层小0.3厘米。后来我发现这些层之间得加一些连接点，不然激光切割的时候可能会断开，于是我加了一些小矩形连接件。为了省事，我还把这些连接件沿着水平中线镜像了一下。最后我用 Mat 参数把想要留空的部分切掉，这样连接件就能让这些图案连成一个整体，而不是一堆飘在中间的小方块。

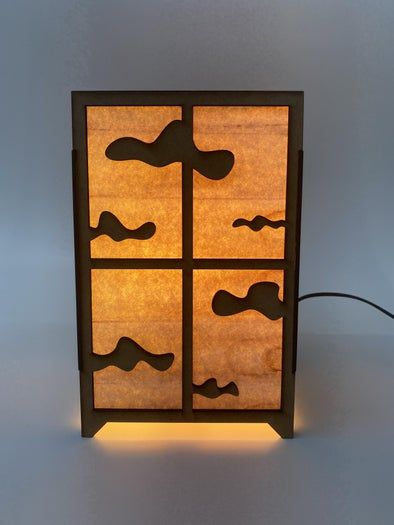

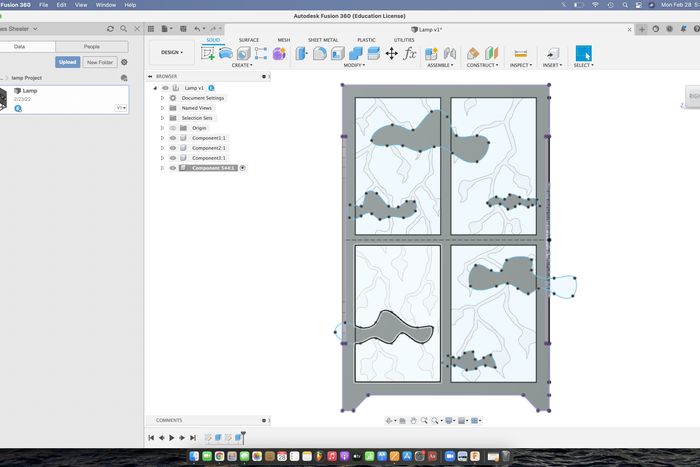

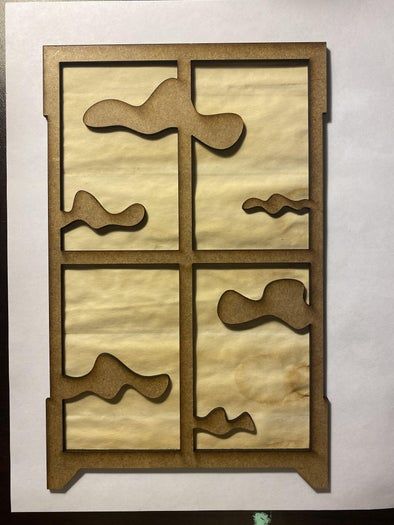

3（云朵图案） - 第三个灯面对着第一个窗户图案，我觉得可以延续这种风格。我在这个灯面的外侧画了个草图，投影了第一个灯面的窗户轮廓。然后我用样条曲线画了几朵云，注意让它们和窗户或边缘有些重叠，这样灯光就能从云背后的空隙透出来。接着我用 Mat 参数把窗户部分切掉，但云的形状保留下来。

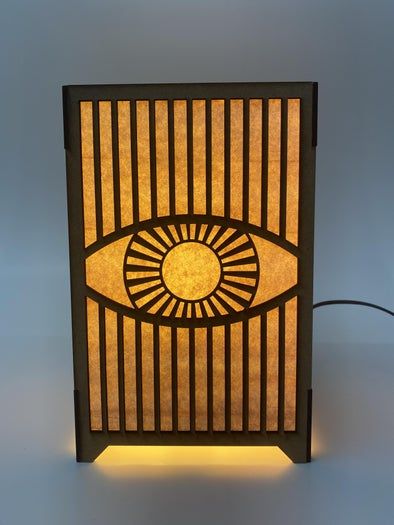

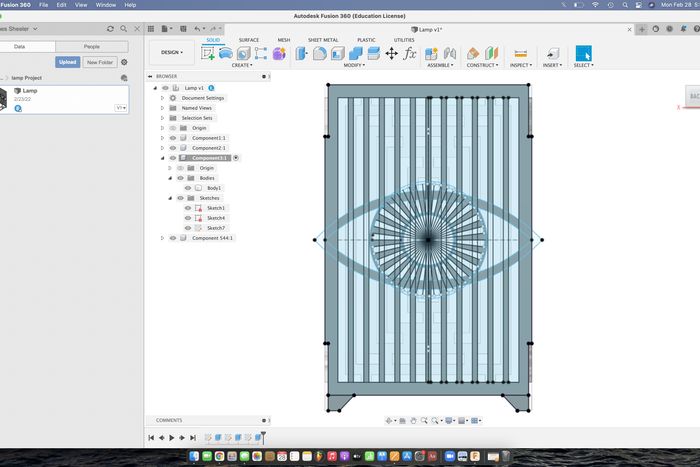

4（眼睛图案） - 最后一个灯面。我在第四个零件剩下的空白面上画了个草图，投影了对面灯面的轮廓，得到了1.27厘米宽的外框。接着我用构造线做出中心网格。在网格交叉点上，我先画了两个小圆圈代表瞳孔。然后我用水平中心线对齐画了一个三点弧线，刚好碰到最外边，这样眼睛的弧线就会稍微超出两侧。我把这条弧线水平镜像了一下，然后在每条弧线外面偏移了一条1.27厘米远的弧线，组成了完整的眼睛轮廓。接下来我基于中心网格画了两个更大的圆，代表虹膜。为了做出虹膜的细节，我从中心向外画了很多线，间隔都是7度，只填满了其中一个象限。然后我先把这组线垂直镜像一次，再全部水平镜像一次，就补全了整个虹膜的图案。最后我在上下边缘之间画了一组简单的线条。同样用 Mat 参数把这些眼睛和线条部分挖空。

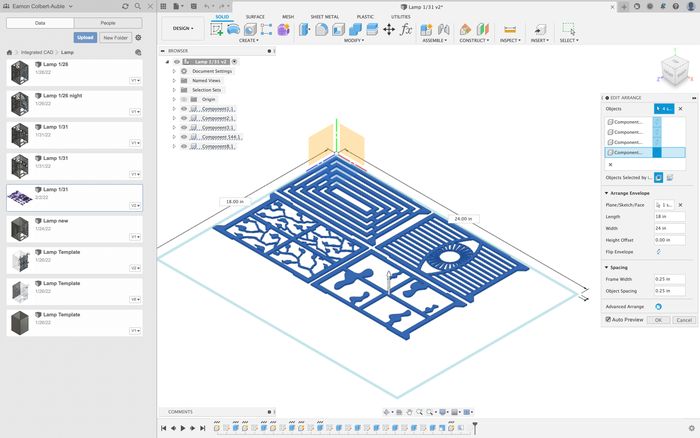

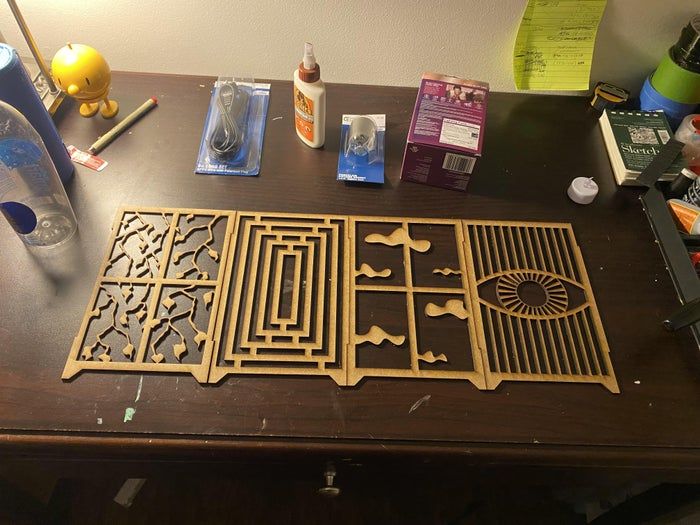

完成所有造型设计之后，我用“排列”命令选中四个零件，把它们平铺在一个平面上。然后我导出了 STL 文件，这样就可以基于二维轮廓生成最终的激光切割文件。我特别注意把排列尺寸控制在45cm x 60cm以内，这样才不会超出我准备使用的MDF板材的大小限制。

为了制作咖啡染色纸，我把打印纸泡在刚煮好的咖啡里大概15分钟，然后直接放在烤箱的金属架上，用150摄氏度烘烤。我密切观察着纸张的变化，大约5分钟后取出，按照灯的尺寸剪裁好备用。

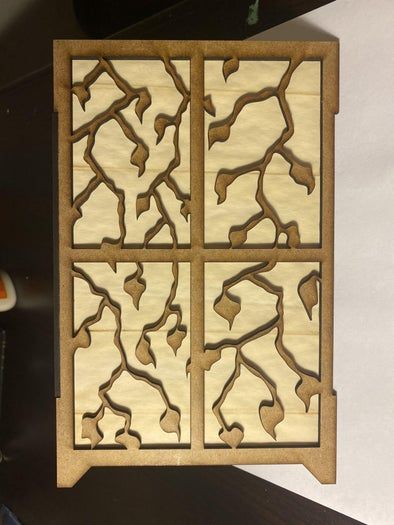

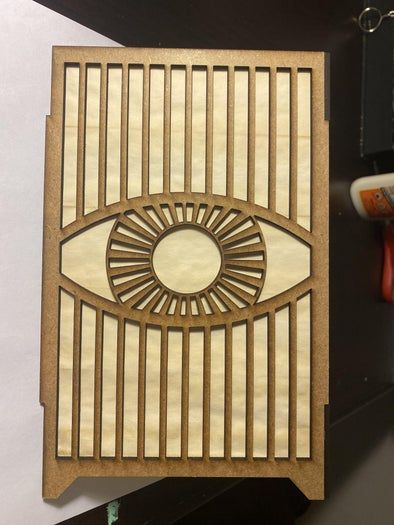

这一步就是用超强胶水把染好色的纸粘在每个灯面的背面。

这一部分我没有拍到太清楚的照片。不过组装的时候，我在每个卡扣边上涂了一点木工胶，把它们对齐之后靠在90度的墙角上固定，确保粘牢，就这样一步步把四个面都粘好了。
